wbecPro

Bedienungs- und Installationsanleitung

für die Heidelberg (Amperfied) Wallbox Energy Control

wbecPro

Hilfe & Neuigkeiten
https://steff393.github.io/wbec-site/

Support
wbec393@gmail.com

Ingenieurbüro Stefan Ferstl
Hasenweg 7, 92339 Beilngries

Stand: September 2026 · Firmware ab 1.6.0

Inhalt

1Auf einen Blick

wbecPro macht Ihre Heidelberg Energy Control zur smarten Wallbox: Sie stellen den Ladestrom bequem im Browser ein, laden mit Sonnenstrom und binden die Wallbox in Ihr Smart Home ein – alles lokal in Ihrem Netzwerk, ohne Cloud, ohne Konto und ohne App.

wbecPro wird mit zwei Adern an den Modbus-Anschluss der Wallbox angeschlossen

1.1Das brauchen Sie

  • wbecPro – dieses Modul
  • Heidelberg (Amperfied) Wallbox Energy Control – baugleich und ebenfalls geeignet: SENEC Wallbox pro s, Walther Werke Basic Evo Pro
  • Netzteil 12 V Gleichspannung mit mindestens 300 mA (siehe Schritt 1)
  • Modbus-Kabel: verdrillt und geschirmt, z. B. ein Netzwerkkabel (siehe Schritt 4)
  • Ihre WLAN-Zugangsdaten (Netzwerkname und Passwort, 2,4-GHz-WLAN)
  • Smartphone, Tablet oder PC mit Browser
  • Elektrofachkraft für den Anschluss in der Wallbox

So läuft die Inbetriebnahme ab:

  1. Strom anschließen Schritt 1 – wbecPro mit Spannung versorgen
  2. Netzwerk verbinden Schritt 2 – ins Heimnetz einbinden
  3. Wallbox einstellen Schritt 3 – Schalter in der Wallbox (Elektrofachkraft)
  4. Kabel anschließen Schritt 4 – Modbus-Leitung A/B (Elektrofachkraft)
  5. Prüfen Schritt 5 – Werte im Browser kontrollieren

Für den Anschluss genügen die Kapitel 1–7 (Teil A). Ab Kapitel 8 (Teil B) geht es um Einstellungen und den Betrieb – das erledigen Sie später bequem selbst im Browser.

Erst testen, dann einbauen: Die Schritte 1 und 2 können Sie bequem am Schreibtisch erledigen. So wissen Sie schon vor der Montage, dass wbecPro funktioniert und in Ihrem Netzwerk erreichbar ist.

1.2Kurzinfo

Einrichtungs-WLAN wbec
Passwort Einrichtungs-WLAN wbec1234 (bitte ändern, siehe Passwort ändern)
Adresse während der Einrichtung http://4.3.2.1
Adresse im Heimnetz http://wbec.local
Alle Einstellungen Bereich Konfiguration
Hilfe und Wiki https://github.com/steff393/wbec/wiki
Support wbec393@gmail.com

2Sicherheitshinweise

Lebensgefahr durch elektrischen Strom

Für den Anschluss muss die Wallbox geöffnet werden. Installation, Einstellung der Schalter und Anschluss der Modbus-Leitung dürfen nur von einer qualifizierten Elektrofachkraft gemäß der Anleitung der Wallbox durchgeführt werden.

  • wbecPro ist ausschließlich für den Betrieb mit einer Heidelberg (Amperfied) Wallbox Energy Control oder einer baugleichen Wallbox (SENEC Wallbox pro s, Walther Werke Basic Evo Pro) vorgesehen.
  • Montieren Sie wbecPro trocken, geschützt und im zulässigen Temperaturbereich von 0 °C bis 60 °C. Handelsübliche Netzteile sind in der Regel nicht für den Außenbereich zugelassen.

Außerdem gilt für den sicheren Betrieb:

  • Das in wbec eingebaute Lastmanagement ersetzt nicht die vorgeschriebene Absicherung der Zuleitung durch passende Leitungsschutzschalter.
  • Unterbrechen Sie während eines Firmware-Updates nicht die Spannungsversorgung.
  • Ändern Sie nach der Inbetriebnahme das allgemein bekannte Einrichtungs-Passwort.

3Schritt 1: Spannungsversorgung

wbecPro braucht nur etwa 1–2 Watt. Die Versorgung erfolgt über ein Netzteil mit 12 V Gleichspannung (DC).

  1. Ein Netzteil mit 12 V Gleichspannung und mindestens 300 mA bereitlegen. Zulässig sind 9–24 V; ein 9-V-Netzteil reicht in der Regel aber nicht aus.
  2. Die Plus-Ader (+) an die Schraubklemme 12V anschließen.
  3. Die Minus-Ader (–) an die Schraubklemme GND anschließen.
  4. Netzteil in die Steckdose stecken.

Klemmen an wbecPro: oben die Wallbox (B, A), unten das Netzteil (12V, GND)

Nur Gleichspannung verwenden

Es gibt auch Netzteile mit 12 V Wechselspannung (AC, Zeichen „~“). Diese sind nicht geeignet und beschädigen das Gerät. Achten Sie auf die Angabe „DC“ oder das Zeichen „⎓“ auf dem Typenschild.

Welches Netzteil passt?: Bewährt haben sich Steckernetzteile mit 12 V DC und 1 A oder 2 A, die am Kabelende einen kleinen Schraubklemmen-Adapter haben. Dort sind + und − gekennzeichnet, und die beiden Adern lassen sich direkt mit wbecPro verbinden – ohne Löten und ohne Rätseln, welche Ader welche ist. Zu finden sind sie z. B. bei Amazon unter dem Suchbegriff „Netzteil 12V DC“.

Netzteil wiederverwenden: Oft lässt sich ein passendes 12-V-Netzteil von einem ausgedienten Gerät (z. B. Router oder Festplatte) weiterverwenden.

Noch nicht an die Wallbox anschließen: Richten Sie zuerst das Netzwerk ein (Schritt 2) und prüfen Sie, ob wbecPro erreichbar ist. Erst danach folgt der Anschluss an die Wallbox.

4Schritt 2: Mit dem Netzwerk verbinden

4.1WLAN einrichten

Nach dem Einschalten öffnet wbecPro ein eigenes WLAN, über das Sie es mit Ihrem Heimnetz verbinden:

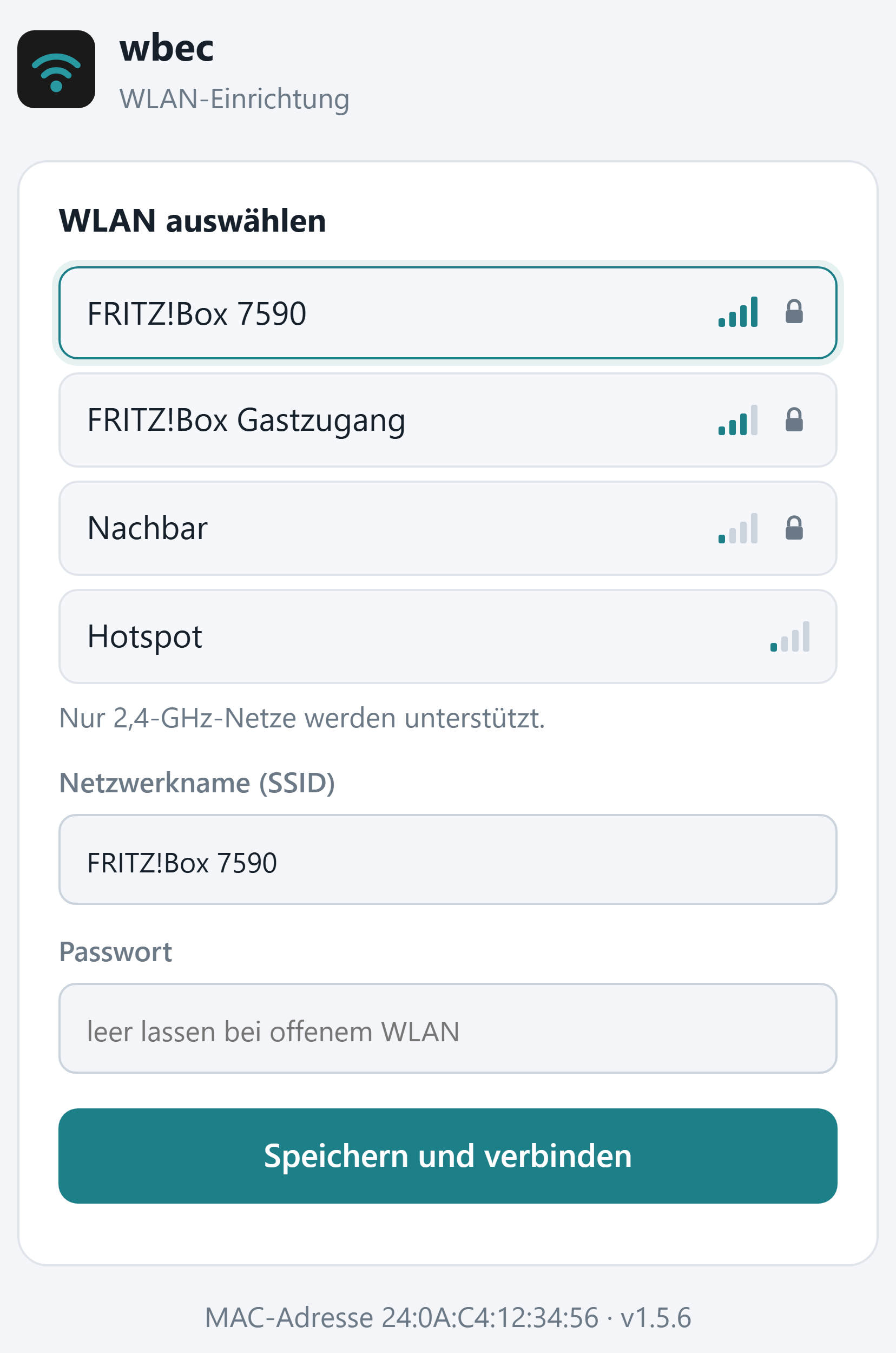

Die Einrichtungsseite

  1. Mit dem Smartphone oder Laptop das WLAN wbec suchen und verbinden. Passwort: wbec1234
  2. Es öffnet sich automatisch die Einrichtungsseite. Falls nicht, im Browser http://4.3.2.1 eingeben.
  3. Ihr WLAN in der Liste antippen – die Balken zeigen die Empfangsstärke. Ihr WLAN-Passwort eingeben und auf Speichern und verbinden tippen.
  4. Auf der nächsten Seite Jetzt neu starten tippen (sonst startet wbecPro nach 3 Minuten von selbst neu). wbecPro verbindet sich nun mit Ihrem WLAN, das WLAN wbec verschwindet.
  5. Smartphone bzw. Laptop wieder mit dem gewohnten WLAN verbinden und http://wbec.local öffnen – die Übersicht erscheint.

Unten auf der Einrichtungsseite steht die MAC-Adresse von wbecPro. Daran erkennen Sie das Gerät später in der Geräteliste des Routers.

Das WLAN „wbec“ erscheint wieder?: Dann konnte sich wbecPro nicht mit Ihrem WLAN verbinden – meist wegen eines Tippfehlers im Passwort oder zu schwachem Empfang. Wiederholen Sie einfach die Schritte oben.

Nur 2,4 GHz: wbecPro funkt ausschließlich im 2,4-GHz-Band. Achten Sie darauf, dass Ihr Router dieses Band anbietet. Bei Mesh-Systemen hilft manchmal Konfiguration → Netzwerk → WLAN-Suche → alle Kanäle (Mesh) (Schalter Experte).

4.2wbec im Netzwerk finden

In den meisten Netzwerken ist wbecPro unter http://wbec.local erreichbar. Nicht alle Geräte und Router unterstützen solche .local-Adressen – dann verwenden Sie die IP-Adresse, z. B. http://192.168.178.42. So finden Sie sie heraus:

  • Im Router: In der Geräteübersicht des Routers (z. B. FRITZ!Box: Heimnetz → Netzwerk) erscheint ein Gerät namens „wbec“.
  • Mit einer App: Netzwerk-Scanner für das Smartphone (z. B. „Fing“, kostenlos) listen alle Geräte im Heimnetz mit Namen und IP-Adresse auf – ganz ohne Zugang zum Router.
  • Über das Blinkmuster: Nach jedem Start blinkt die LED die letzte Zahl der IP-Adresse (siehe unten).

IP-Adresse am Blinkmuster ablesen

Die LED blinkt nacheinander rot, grün und blau. Die Anzahl der Blinkimpulse ergibt die drei Ziffern der letzten Zahl der IP-Adresse:

Farbe rot grün blau
bedeutet Hunderter Zehner Einer
Beispiel 0 × 4 × 2 ×

Im Beispiel lautet die letzte Zahl also 42. Die ersten drei Zahlen sind bei allen Geräten in Ihrem Netz gleich – bei einer FRITZ!Box meist 192.168.178. Ergebnis: http://192.168.178.42

Die ersten drei Zahlen zeigt auch Ihr PC an: Start → cmd → ipconfig → Zeile „IPv4-Adresse“.

Was die LED beim Start zeigt

Nach dem Einschalten zeigt die LED, was wbecPro gerade tut. Im Normalbetrieb ist sie aus.

LED Bedeutung
weiß, schnell blinkend wbecPro verbindet sich mit dem gespeicherten WLAN (bis zu 20 s).
weiß, pulsierend Das WLAN wbec ist offen, es ist noch kein WLAN eingerichtet – siehe WLAN einrichten.
weiß pulsierend, alle 3 s ein kurzer oranger Blitz Das gespeicherte WLAN ist nicht erreichbar (Router aus, Passwort geändert, zu weit weg, kein 2,4 GHz). Das WLAN wbec ist offen; nach einigen Minuten versucht wbecPro es von selbst erneut.
rot / grün / blau blinkend wbecPro ist im Netz und blinkt die IP-Adresse (siehe oben).
türkis, kurzes Flackern Eine Wallbox antwortet über Modbus – siehe Verbindung an der LED prüfen.

Bleibt die LED nach dem Einschalten ganz dunkel, hat wbecPro keine Spannung – oder die LED wurde unter Konfiguration → Netzwerk → IP-Adresse per LED blinken abgeschaltet.

Klappt nichts davon, verrät wbecPro die IP-Adresse auch per USB am PC.

Immer „http://“ eingeben

Geben Sie die Adresse immer mit http:// ein, nicht mit https://. Manche Browser ergänzen automatisch ein „s“ – dann lädt die Seite nicht.

Feste IP-Adresse vergeben: Stellen Sie im Router ein, dass wbecPro immer dieselbe IP-Adresse erhält. Das ist vor allem für Smart-Home-Systeme und Energiemanager wichtig.

4.3Einrichtungs-Passwort ändern

Das Passwort wbec1234 des Einrichtungs-WLANs ist allgemein bekannt. wbecPro öffnet dieses WLAN immer dann, wenn es Ihr Heimnetz nicht erreicht. Wer das Passwort kennt, könnte dann eine fremde Firmware aufspielen. Ändern Sie es deshalb nach der Inbetriebnahme:

Tragen Sie unter Konfiguration → Netzwerk bei Access Point: Passwort ein neues Passwort mit mindestens 8 Zeichen ein und klicken Sie auf Speichern & Neustart. Notieren Sie das neue Passwort – Sie brauchen es, falls wbecPro Ihr Heimnetz einmal nicht findet.

5Schritt 3: Schalter in der Wallbox einstellen

In der Wallbox befinden sich sechs Schalter (S1 bis S6). Damit wbecPro mit der Wallbox sprechen kann, müssen sie wie folgt eingestellt werden (siehe auch Anleitung der Wallbox).

Nur durch eine Elektrofachkraft

Die Wallbox vor dem Öffnen spannungsfrei schalten und gegen Wiedereinschalten sichern.

5.1Die sechs Schalter

Schalter Funktion Einstellung
S1 (Drehschalter) Maximaler Ladestrom in der Regel 5 oder höher (= 16 A) – passend zur Absicherung und zum Fahrzeug
S2 – ON12340000
S3 (Drehschalter) Minimaler Ladestrom in der Regel 0 (= 6 A) – ggf. an das Fahrzeug anpassen
S4 Modbus-Adresse (Bus-ID) je Wallbox eine eigene Nummer, siehe unten
S5 Leader/Follower ON12340000 – die Wallbox ist Modbus-Follower, wbec übernimmt die Steuerung
S6 Abschlusswiderstand ON12340100 an der letzten Wallbox, sonst ON12340000

Bus-ID (S4): Jede Wallbox bekommt eine eigene Nummer. Die Zählung beginnt bei 1 und läuft binär weiter: Wallbox 1 bekommt 0001, Wallbox 2 0010, Wallbox 3 0011, Wallbox 4 0100, weitere entsprechend 0101, 0110, 0111, 1000 … Die Ziffern stehen dabei für die Schalter 1 bis 4 von links nach rechts, eine 1 bedeutet ON.

Abschlusswiderstand (S6): Der Modbus braucht an beiden Enden der Leitung einen Abschlusswiderstand. An einem Ende sitzt wbecPro – der Widerstand ist dort bereits eingebaut. Am anderen Ende wird er in der letzten Wallbox mit S6 zugeschaltet.

5.2Beispiele

Anlage Wallbox S4 S6
Eine Wallbox 1 ON12340001 ON12340100
Zwei Wallboxen 1 ON12340001 ON12340000
2 (letzte) ON12340010 ON12340100
Drei Wallboxen 1 ON12340001 ON12340000
2 ON12340010 ON12340000
3 (letzte) ON12340011 ON12340100

Wallbox neu starten

Die Wallbox übernimmt geänderte Schalterstellungen nur beim Neustart. Schalten Sie die Wallbox nach dem Umstellen kurz spannungsfrei.

Lastmanagement der Wallbox: Das eingebaute Lastmanagement der Heidelberg Energy Control ist mit wbec nicht mehr aktiv. wbec bietet stattdessen ein eigenes Lastmanagement für zwei Wallboxen.

6Schritt 4: Modbus-Kabel anschließen

wbecPro wird mit zwei Adern – A und B – an die Modbus-Klemmen der ersten Wallbox angeschlossen. Weitere Wallboxen werden jeweils von der vorherigen Wallbox aus weiterverbunden.

IN oder OUT – das ist egal: Jede Wallbox hat zwei Klemmenpaare, IN und OUT. Beide sind in der Wallbox direkt miteinander verbunden. Sie können also jedes der beiden Paare für die ankommende Leitung nehmen – am anderen geht es zur nächsten Wallbox weiter.

Verkabelung von wbec mit einer, zwei oder drei Wallboxen

Das richtige Kabel: verdrillt und geschirmt, z. B. ein Netzwerkkabel (CAT5 oder besser) oder J-Y(St)Y 2 × 2 × 0,8. Wichtig ist, dass A und B die beiden Adern eines verdrillten Paares sind, z. B. Orange und Weiß-Orange eines Netzwerkkabels.

6.1Anschluss in der Wallbox

Nur durch eine Elektrofachkraft

Die Adern kommen an eines der beiden Klemmenpaare IN oder OUT der Wallbox: A an A, B an B. Ist eine weitere Wallbox vorhanden, geht es vom anderen Paar zu ihr weiter. In der Wallbox liegt OUT links und IN rechts – so ist es auch in der Grafik oben gezeichnet.

Modbus-Kabel vorbereiten und an den Klemmen OUT (links) bzw. IN (rechts) in der Wallbox anschließen

6.2Anschluss an wbecPro

  1. Ader A an die Schraubklemme A anschließen.
  2. Ader B an die Schraubklemme B anschließen.
  3. Schrauben festziehen und durch leichtes Ziehen prüfen, ob die Adern fest sitzen.
  4. Anschließend wbecPro mit Spannung versorgen.

Klemmen an wbecPro: B und A für die Wallbox

Über den kleinen Knopf an der Seite kann wbecPro jederzeit neu gestartet werden.

Vor dem Einschalten noch einmal prüfen:

  • A ist mit A verbunden und B mit B – nichts vertauscht
  • A und B sind die beiden Adern eines verdrillten Paares
  • S4 und S6 sind wie in Schritt 3 eingestellt
  • Die letzte Wallbox hat S6 = 0100
  • Die Wallbox wurde nach dem Einstellen der Schalter neu gestartet

6.3Verbindung an der LED prüfen

Ob die Wallbox antwortet, zeigt wbecPro schon bei der Installation – ganz ohne Browser: In den ersten 30 Minuten nach dem Einschalten flackert die LED bei jeder Antwort einer Wallbox kurz türkis, also etwa alle 10 Sekunden. Solange die LED die IP-Adresse blinkt, wird das Flackern nicht angezeigt.

  • Türkises Flackern: Die Verbindung zur Wallbox steht.
  • Kein Flackern: Verkabelung prüfen – A und B vertauscht, Abschlusswiderstand (S6), Bus-ID (S4), Anzahl Wallboxen in der Konfiguration.

Die Dauer lässt sich unter Konfiguration → Netzwerk → Modbus-Antworten per LED einstellen: Minuten nach dem Einschalten, 0 = aus, 255 = dauerhaft.

6.4Alternative: vorhandenes Netzwerkkabel nutzen

Liegt zur Wallbox bereits ein Netzwerkkabel, kann wbecPro im Haus bleiben. Ein Aderpaar des vorhandenen Kabels übernimmt dann die Modbus-Verbindung: An beiden Enden wird ein halbiertes Patchkabel in die Netzwerkdose gesteckt, dessen Aderpaar A/B einerseits mit wbecPro, andererseits mit der Wallbox verbunden wird.

wbecPro im Haus, Modbus über ein vorhandenes Netzwerkkabel

Vorteil: wbecPro ist im Innenraum vor Temperatur und Feuchtigkeit geschützt – auch das Netzteil, das meist nicht für den Außenbereich zugelassen ist.

7Schritt 5: Inbetriebnahme prüfen

Jetzt zeigt sich, ob alles richtig angeschlossen ist. Schalten Sie die Wallbox ein, versorgen Sie wbecPro mit Spannung und öffnen Sie nach etwa einer Minute im Browser http://wbec.local.

Es erscheint die Übersicht. Wenn dort Werte der Wallbox stehen – Ladeleistung, Zählerstand, Uhrzeit – ist die Verbindung in Ordnung.

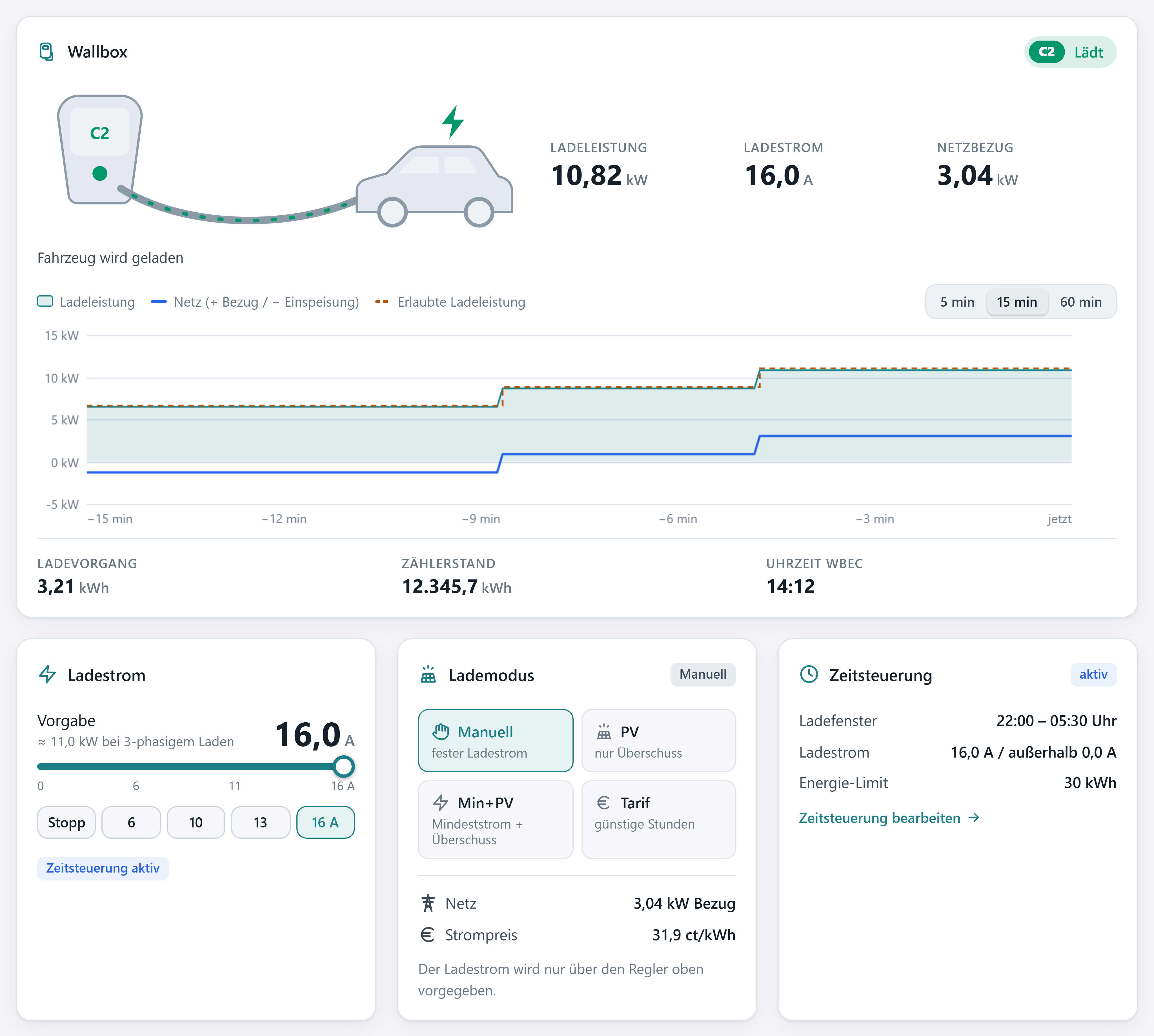

Die Übersicht nach erfolgreicher Inbetriebnahme

Woran Sie erkennen, dass alles funktioniert:

  • Oben rechts steht verbunden (grüner Punkt).
  • Die Wallbox-Karte zeigt einen Zustand wie Kein Fahrzeug, Fahrzeug verbunden oder Lädt – nicht Keine Verbindung.
  • Der Zählerstand zeigt einen plausiblen Wert.
  • Die Wallbox zeigt kein Fehler-Blinkmuster (6 × weiß, 3 × blau).

Blinkt die Wallbox 6 × weiß und 3 × blau, liegt ein Kommunikationsfehler vor. Das passiert bei etwa jeder fünften Erstinstallation und hat fast immer eine einfache Ursache. Die Oberfläche meldet dann oben Keine Antwort und bietet eine Diagnose an, die durch die möglichen Ursachen führt – siehe Fehlerbehebung.

7.1Einstellungen ändern

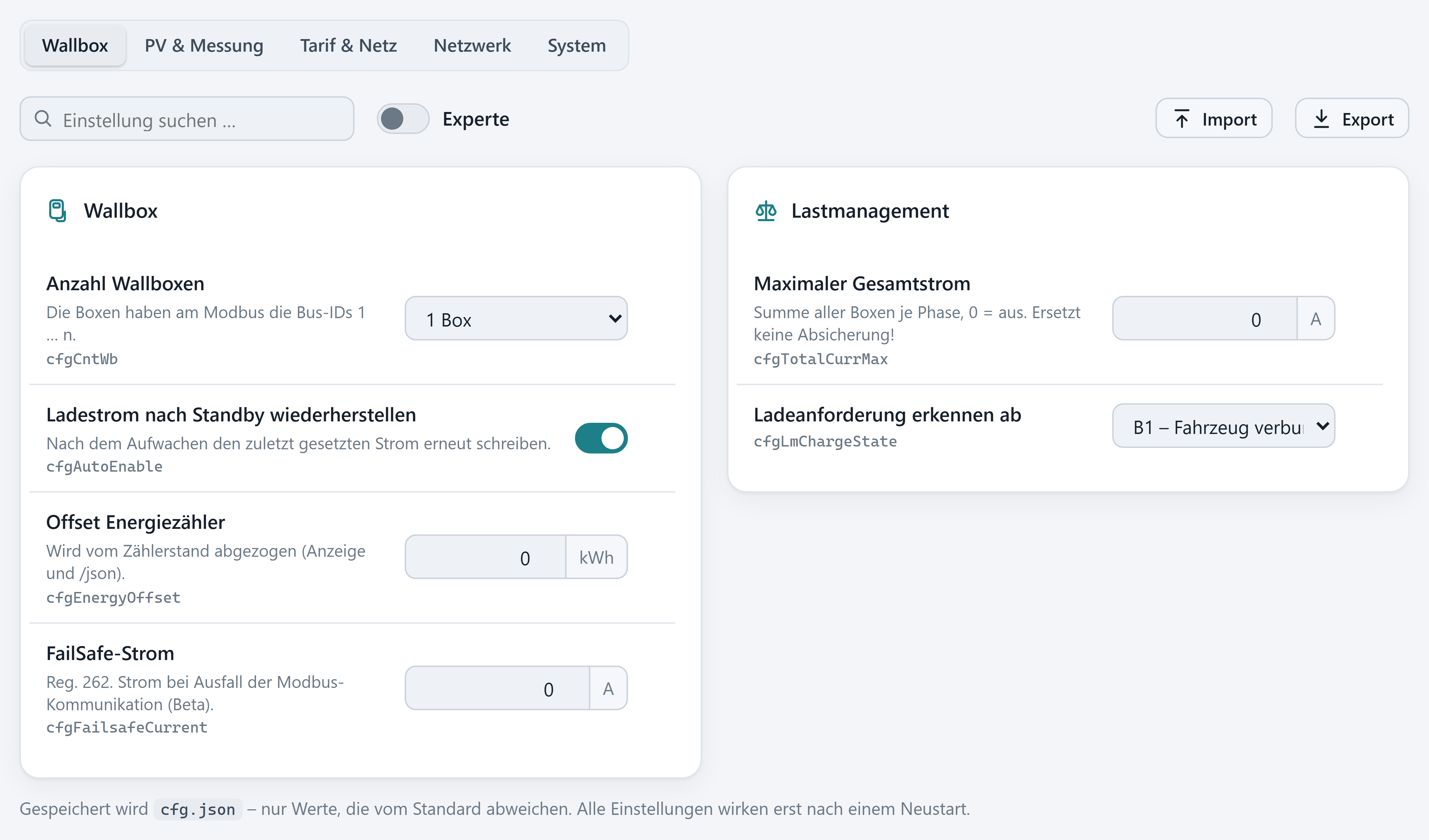

Konfiguration, Bereich Wallbox

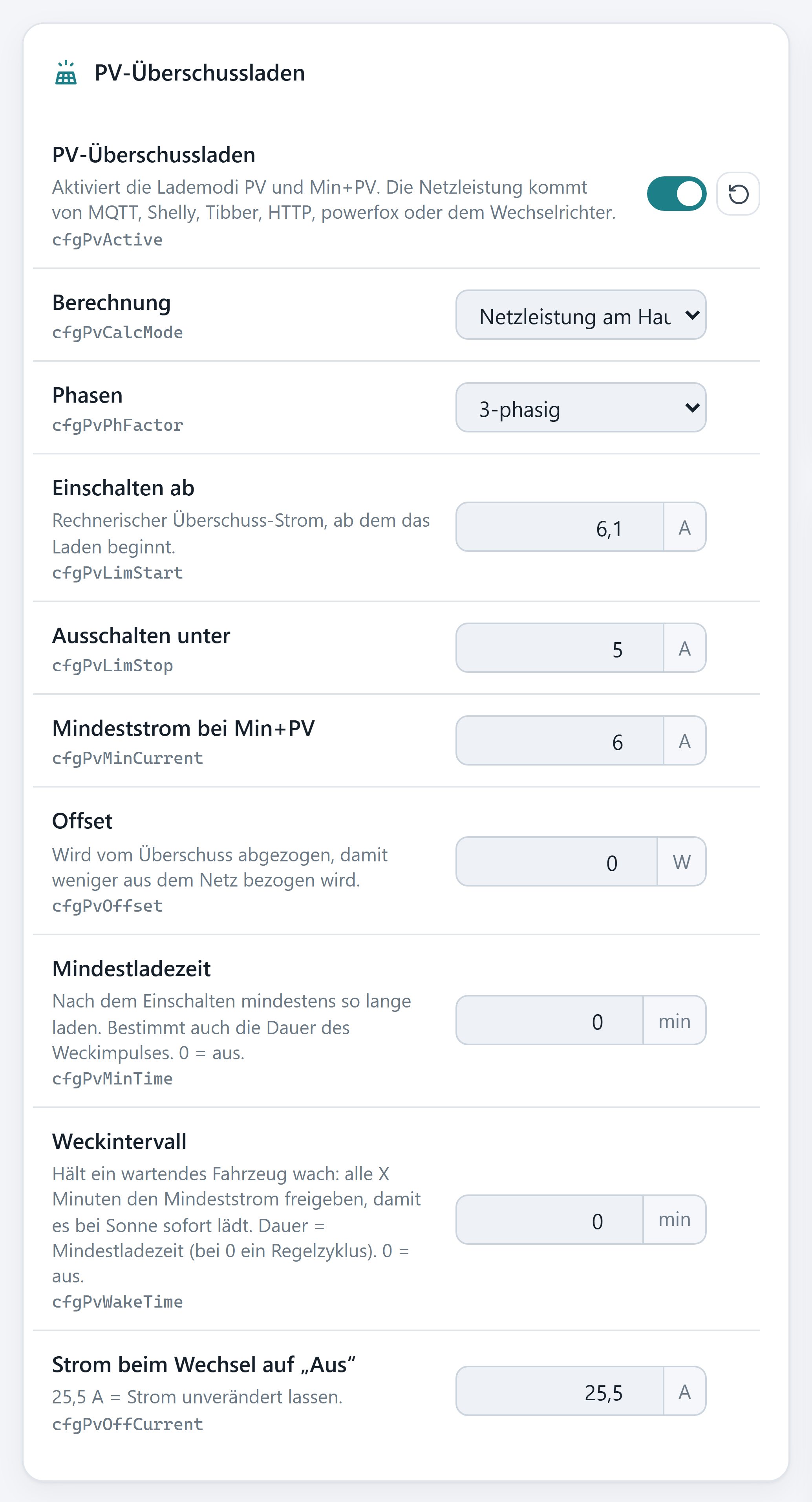

Alle Einstellungen stehen unter Konfiguration. Die Felder sind nach Themen sortiert: Wallbox, PV & Messung, Tarif & Netz, Netzwerk und System.

Wählen Sie den passenden Reiter oder tippen Sie oben ins Suchfeld. Sobald Sie einen Wert ändern, erscheint unten eine Leiste mit allen Änderungen – dort klicken Sie auf Speichern oder Speichern & Neustart.

Änderungen wirken erst nach einem Neustart: Geänderte Einstellungen übernimmt wbecPro erst beim nächsten Start. Klicken Sie deshalb auf Speichern & Neustart – damit erledigen Sie beides in einem Schritt.

Nur das Nötige im Blick: Selten benötigte Einstellungen sind ausgeblendet. Über den Schalter Experte werden sie sichtbar. Gespeichert wird nur, was vom Standardwert abweicht – der Rest bleibt automatisch aktuell, auch nach einem Update.

Mehrere Wallboxen? Dann stellen Sie deren Anzahl gleich hier ein: Konfiguration → Wallbox → Anzahl Wallboxen, danach Speichern & Neustart. Anschließend erscheint oben eine Leiste zum Umschalten zwischen den Wallboxen – mehr dazu im Kapitel Mehrere Wallboxen.

7.2Standby der Wallbox

Ab Werk geht die Wallbox nach einigen Minuten ohne Ladevorgang in den Standby. Sie antwortet dann nicht mehr, die Übersicht zeigt Keine Verbindung. Das ist normal: Sobald ein Fahrzeug angesteckt wird, wacht die Wallbox auf und wbecPro stellt den zuletzt gewählten Ladestrom wieder her.

Soll die Wallbox immer erreichbar bleiben, z. B. für ein Energiemanagement, schalten Sie den Standby ab: System → Update & Wartung → Standby der Wallbox → verhindert. Das ist in der Regel die bessere Wahl: Der Standby spart nur eine vernachlässigbar geringe Menge Strom.

Die Wallbox muss dabei wach sein

Die Umstellung wird über Modbus an die Wallbox geschickt und wirkt nur, wenn diese gerade nicht im Standby ist. Andernfalls ein Fahrzeug anstecken oder die Wallbox kurz stromlos schalten und es erneut versuchen.

7.3Prüfen per USB am PC

Erscheint im Browser gar nichts, verrät wbecPro über USB, was es gerade tut. So lässt sich eingrenzen, ob wbecPro überhaupt läuft und im Netzwerk ist – oder ob z. B. das Netzteil oder der Modbus-Adapter die Ursache ist.

  1. Die beiden grauen Bauteile von wbecPro vorsichtig auseinanderziehen. Das Bauteil mit der USB-C-Buchse (Aufschrift „ATOM Lite“ bzw. „AtomS3 Lite“) per USB-C-Kabel mit dem PC verbinden. Es wird dabei über USB versorgt und startet.
  2. In Chrome oder Edge die Seite https://terminal.spacehuhn.com öffnen und auf Connect klicken. Den COM-Anschluss von wbecPro auswählen (z. B. COM3); die Baudrate ist 115200.
  3. wbecPro neu starten – dann erscheinen Startmeldungen wie im folgenden Beispiel. Dazu kurz den kleinen Knopf an der Seite des Bauteils drücken.
Starting wbec ;-)
01:00:00: CFG : cfgWbecVersion: v1.5.6
01:00:00: CFG : cfgCntWb: 1
01:00:00: MAIN: Connecting to WiFi.............IP: 192.168.178.131
01:00:01: LCNS: License correct!
01:00:01: MAIN: Boot time: 1642 ms

Erscheinen diese Zeilen, läuft wbecPro. Die Zeile mit IP zeigt, dass wbecPro im Netzwerk ist, und nennt gleich die IP-Adresse. License correct! bestätigt die Freischaltung. Läuft das Bauteil am PC, im eingebauten Zustand aber nicht, liegt es eher am Netzteil oder am Modbus-Adapter. Erscheint kein COM-Anschluss, ein anderes USB-Kabel probieren – manche Kabel können nur laden.

8Die Oberfläche

wbecPro braucht keine App: Die Oberfläche läuft in jedem Browser – am Smartphone, am Tablet und am PC. Sie erreichen sie unter http://wbec.local.

Wie eine App aufs Smartphone: Legen Sie die Seite auf dem Startbildschirm Ihres Smartphones ab („Zum Startbildschirm hinzufügen“). Dann öffnet sie sich wie eine App.

Die Startseite ist die Übersicht. Oben sehen Sie den Zustand der Wallbox, darunter drei Karten zum Steuern.

Die Übersicht

Anzeige Bedeutung
Bild und Zustand Ist ein Fahrzeug angesteckt? Wird geladen?
Ladeleistung, Ladestrom Was gerade ins Fahrzeug fließt
Netzbezug / Einspeisung Leistung am Hausanschluss (nur mit eingerichteter Messquelle)
Diagramm Verlauf der letzten 5, 15 oder 60 Minuten
Ladevorgang, Zählerstand Energie des laufenden Vorgangs und gesamt

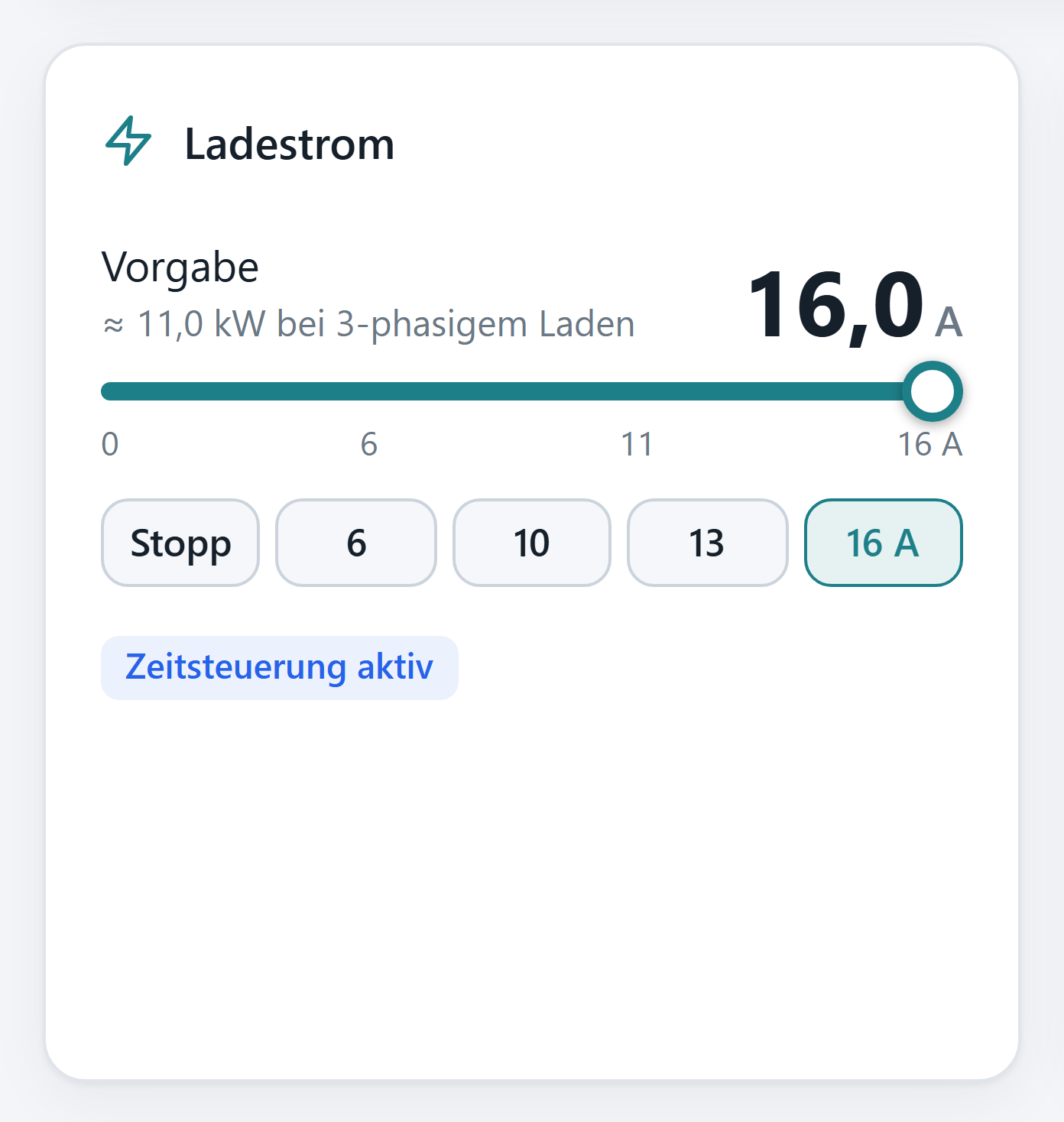

Ladestrom Ladestrom vorgeben – siehe Laden steuern
Lademodus Wer den Ladestrom bestimmt – siehe Laden steuern

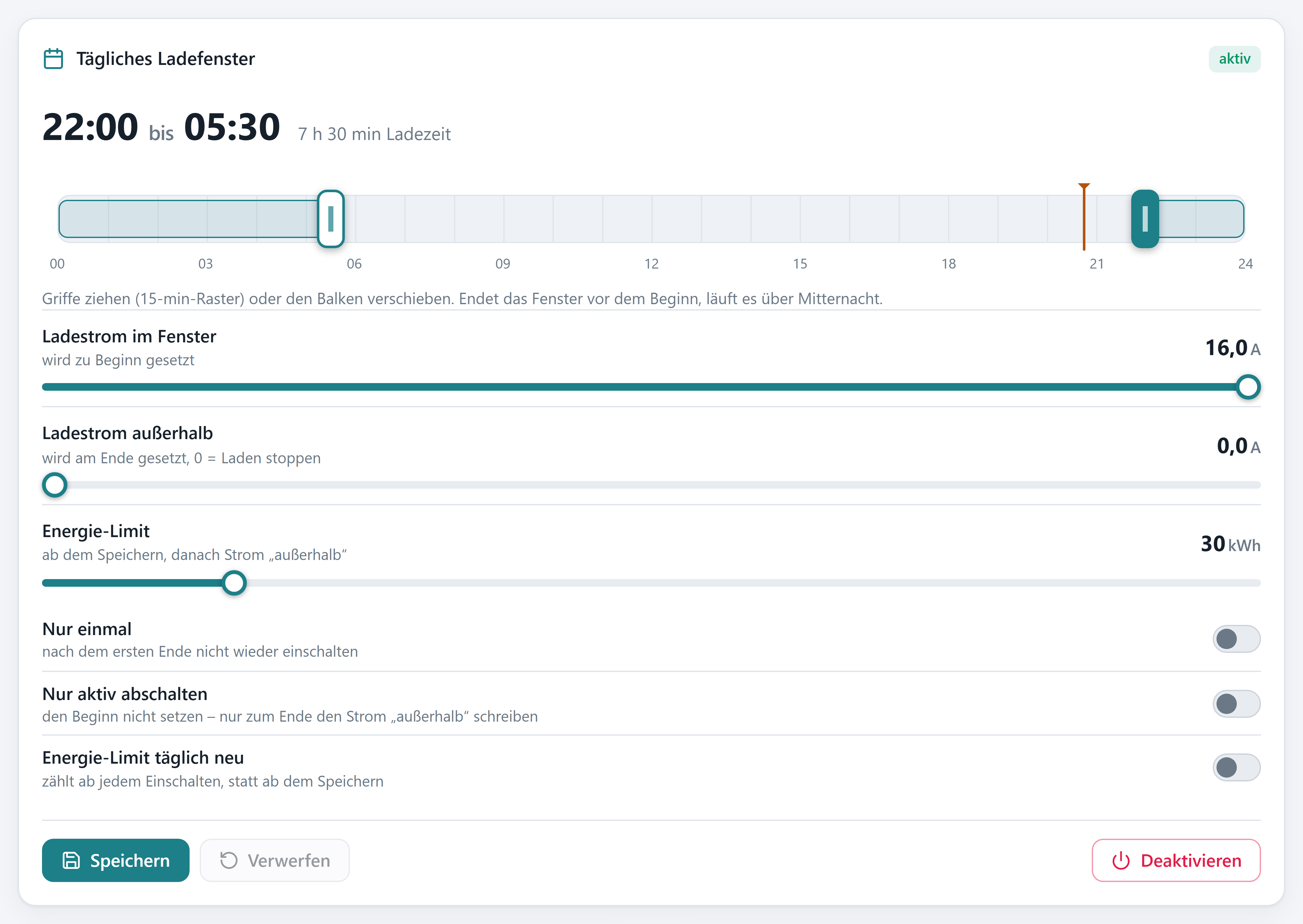

Zeitsteuerung Kurzfassung des Ladefensters

Sind mehrere Wallboxen eingerichtet, erscheint oben zusätzlich eine Leiste mit Box 1, Box 2 … Alle Anzeigen und Einstellungen beziehen sich dann immer auf die gewählte Box – Details im Kapitel Mehrere Wallboxen.

9Laden steuern

Die Wallbox gibt dem Fahrzeug einen maximalen Ladestrom vor; wie viel es davon nutzt, entscheidet das Fahrzeug selbst. Zwei Karten auf der Übersicht bestimmen diesen Strom: Lademodus legt fest, wer ihn vorgibt, Ladestrom zeigt den aktuellen Wert.

9.1Lademodus wählen

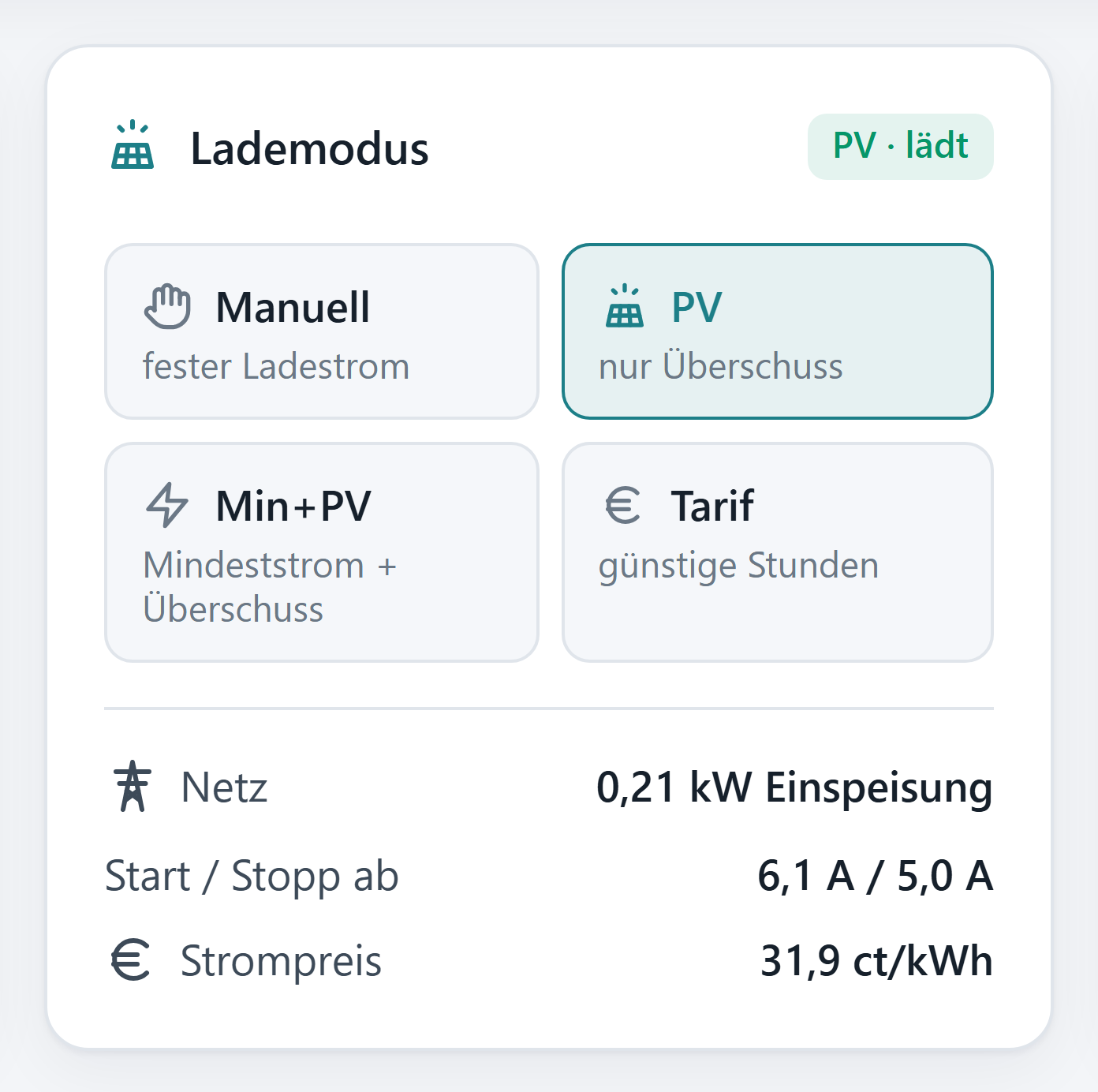

Lademodus

Modus Wer bestimmt den Ladestrom?
Manuell Sie selbst über den Regler. Der Strom bleibt, bis Sie ihn ändern.

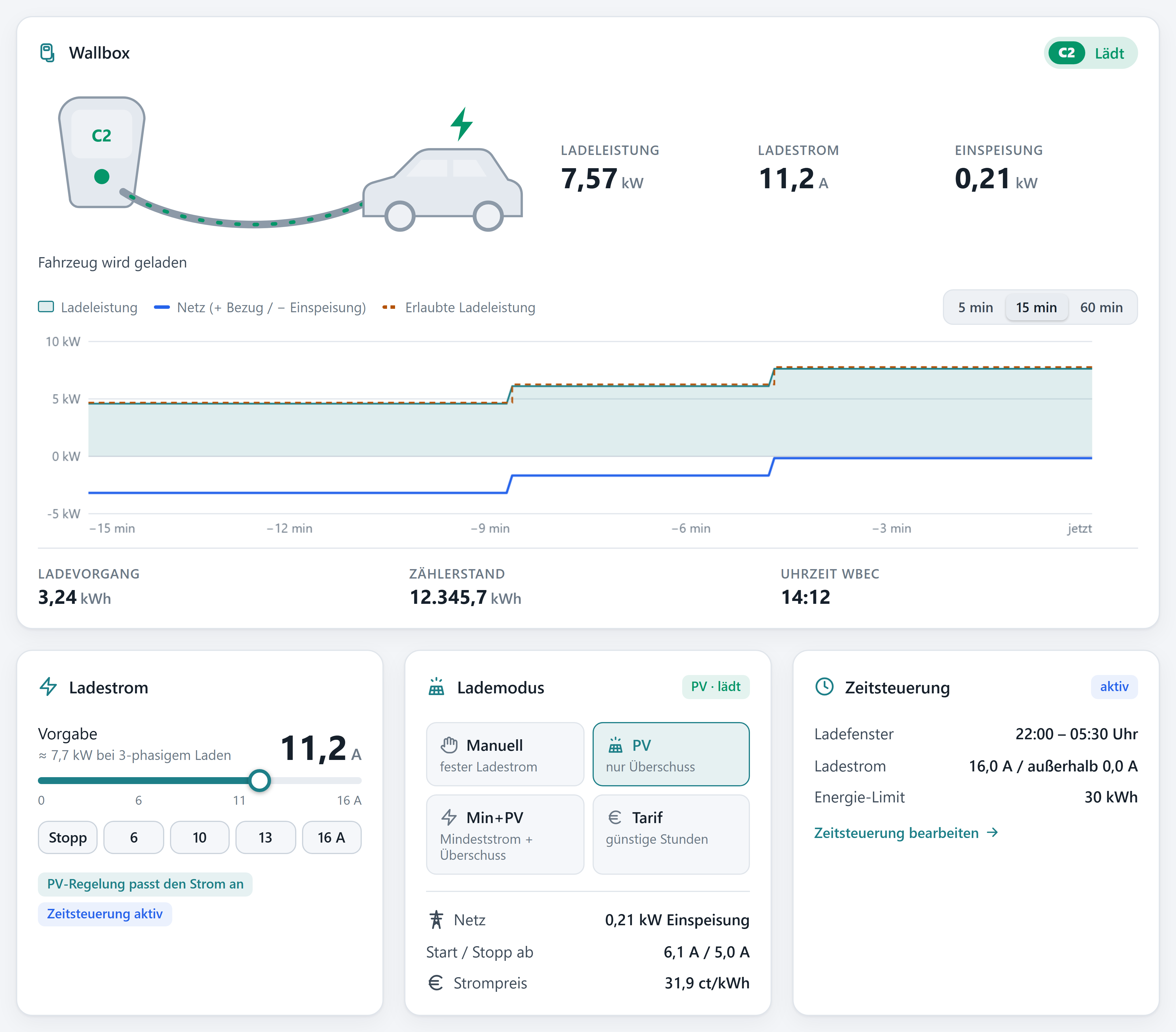

PV Die PV-Regelung – geladen wird nur mit Sonnenstrom, siehe PV-Überschussladen.
Min+PV Wie PV, aber mindestens mit dem Mindeststrom (ab Werk 6 A), notfalls aus dem Netz.

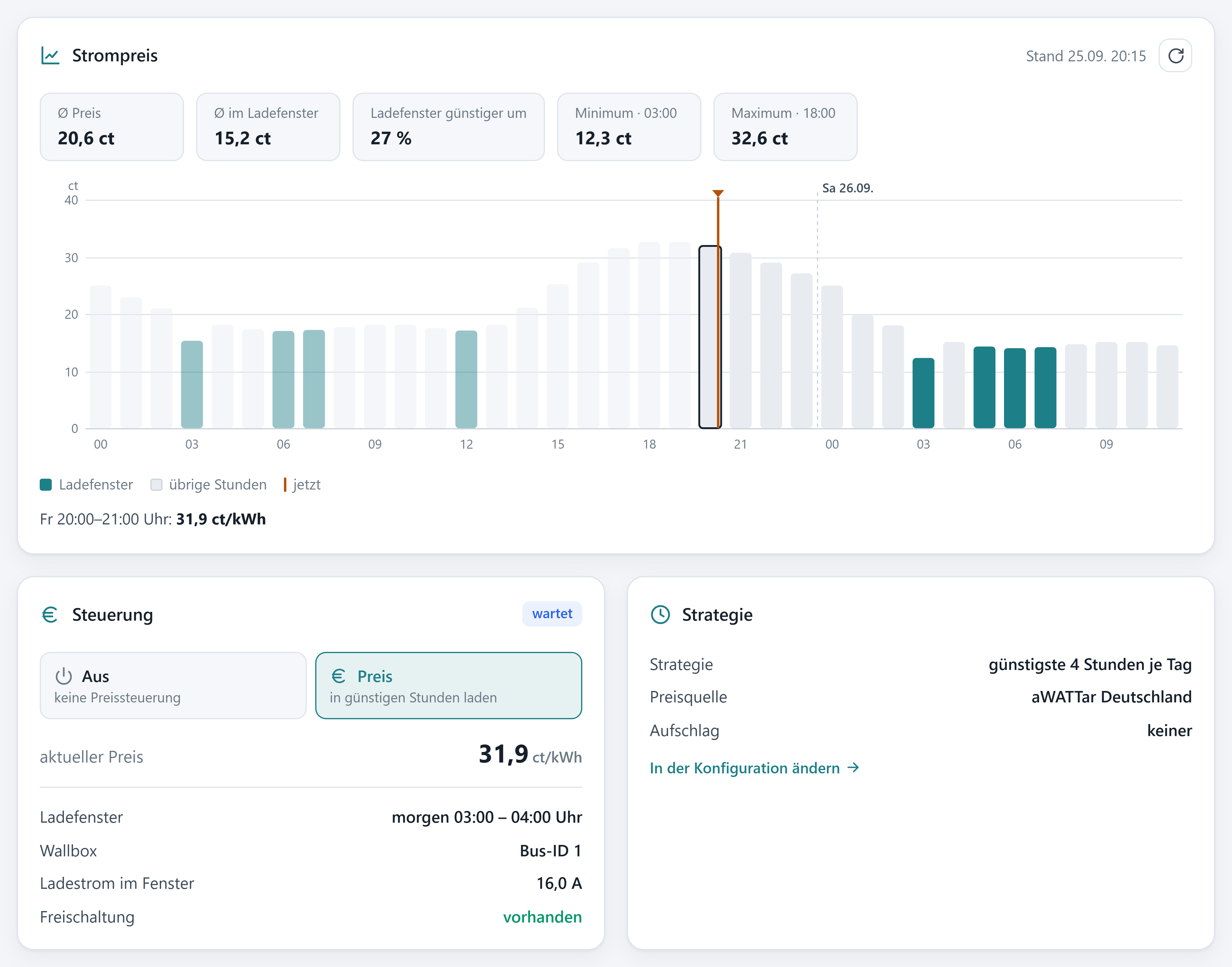

Tarif Die Tarif-Steuerung – geladen wird in den günstigen Stunden, siehe Dynamischer Stromtarif.

PV, Min+PV und Tarif erscheinen erst, wenn die jeweilige Funktion eingerichtet ist.

9.2Ladestrom vorgeben

Ladestrom

Im Modus Manuell stellen Sie den Ladestrom mit dem Regler ein oder wählen einen der Knöpfe darunter:

  • Stopp – 0 A, es wird nicht geladen
  • 6 – langsam laden (ca. 4,1 kW dreiphasig)
  • 10 und 13 – Zwischenstufen (ca. 6,9 bzw. 9,0 kW)
  • 16 A – volle Leistung (ca. 11 kW dreiphasig)

Unter der Zahl steht, welcher Leistung der Strom ungefähr entspricht.

In den anderen Modi zeigt die Karte den Strom, den die jeweilige Automatik gerade vorgibt. Kleine Hinweise darunter nennen den Grund, z. B. PV-Regelung passt den Strom an oder Zeitsteuerung aktiv.

Welche Leistung ergibt welcher Strom? Die Ladeleistung hängt davon ab, mit wie vielen Phasen das Fahrzeug lädt (bei 230 V je Phase):

Ladestrom 1-phasig 2-phasig 3-phasig
6 A 1,4 kW 2,8 kW 4,1 kW
8 A 1,8 kW 3,7 kW 5,5 kW
10 A 2,3 kW 4,6 kW 6,9 kW
13 A 3,0 kW 6,0 kW 9,0 kW
16 A 3,7 kW 7,4 kW 11,0 kW

Wer darf den Ladestrom einstellen?: Den Ladestrom können viele Stellen vorgeben: die Oberfläche, Smart-Home-Systeme und Energiemanager per MQTT oder HTTP, die PV-Regelung, die Zeitsteuerung, die Tarif-Steuerung und weitere. wbecPro übernimmt jeweils den zuletzt gesendeten Wert. Achten Sie deshalb darauf, nicht mehrere Quellen gleichzeitig zu nutzen, die sich gegenseitig widersprechen – etwa ein Energiemanagement per MQTT und zusätzlich die PV-Regelung von wbecPro. Sonst überschreiben sie sich ständig gegenseitig. Ein Eingriff nach §14a EnWG begrenzt die Leistung in jedem Fall.

Laden pausieren: Ein Klick auf Stopp setzt den Ladestrom auf 0 A. Das Fahrzeug kann angesteckt bleiben; sobald Sie wieder einen Strom vorgeben, läuft das Laden weiter.

10PV-Überschussladen

Mit PV-Überschussladen tankt Ihr Auto den Strom, den Ihre Photovoltaikanlage gerade übrig hat – statt ihn für wenige Cent ins Netz einzuspeisen. wbecPro passt den Ladestrom laufend an: Wird Strom eingespeist, steigt er; wird Strom aus dem Netz bezogen, sinkt er oder das Laden pausiert.

Übersicht im Lademodus PV: die Regelung hat den Ladestrom dem Überschuss angepasst

Ein Beispiel: Die PV-Anlage erzeugt 8,4 kW, das Haus verbraucht 0,6 kW. Damit stehen rund 7,8 kW zum Laden bereit – wbecPro stellt 11,2 A ein, das Auto lädt mit 7,6 kW, und es fließt fast nichts mehr ins Netz. Zieht eine Wolke auf, sinkt die Erzeugung; wbecPro nimmt den Ladestrom zurück, damit kein teurer Netzstrom ins Auto fließt.

wbecPro muss wissen, wie viel Strom gerade ins Netz fließt oder aus ihm bezogen wird. Diesen Wert liefert eine Messquelle: ein Wechselrichter mit Smartmeter, ein eigener Zähler wie der Shelly 3EM, ein IR-Lesekopf am Stromzähler – oder ein Smart-Home-System, das den Wert an wbec schickt.

Verbindung prüfen: Bei vielen Wechselrichtern muss Modbus TCP erst in deren Einstellungen freigeschaltet werden. Ob die Verbindung klappt, zeigt die Karte Wechselrichter: Verbindung prüfen unter Konfiguration → PV & Messung (Schalter Experte): Sie prüft, ob unter der eingestellten IP-Adresse ein Wechselrichter antwortet und welche Werte er liefert. Vorab am PC hilft das kostenlose Programm wbecModbus.

10.1Einrichten

Die Karte PV-Überschussladen in der Konfiguration

Alle Felder stehen unter Konfiguration → PV & Messung.

  1. Messquelle eintragen. Suchen Sie Ihr Gerät in der Tabelle und tragen Sie die dort genannten Werte ein – entweder unter Wechselrichter (Modbus-TCP) oder unter Messquellen.
  2. PV-Überschussladen einschalten und bei Phasen angeben, wie Ihr Fahrzeug lädt. 3-phasig ist der Normalfall; lädt es einphasig, rechnet die Regelung sonst mit zu viel Leistung.
  3. Speichern & Neustart klicken.
  4. Messwert prüfen. Auf der Übersicht erscheint jetzt Netzbezug bzw. Einspeisung. Speist Ihre Anlage gerade ein, muss dort Einspeisung stehen – steht dort ein hoher Bezug, ist das Vorzeichen vertauscht: Experte einschalten und Vorzeichen Netzleistung umkehren aktivieren.
  5. Lademodus PV wählen – auf der Übersicht in der Karte Lademodus. Fertig.

Nur für eine Wallbox: Die eingebaute PV-Regelung steuert immer die Wallbox mit der Bus-ID 1.

10.2Datenquellen

Wechselrichter und Speicher (Modbus TCP)

Unter Wechselrichter (Modbus-TCP) die IP-Adresse des Geräts eintragen und den Typ auswählen:

Gerät Typ Zusätzlich
SolarEdge SolarEdge Modbus TCP (Port 1502) vom Support freischalten lassen
Fronius mit Smartmeter Fronius Symo Gen24: Modbus-Adresse 200 (Experte)
Kostal mit KSEM Kostal IP-Adresse des KSEM eintragen, dort „Modbus TCP Slave“ aktivieren
Kostal Plenticore ohne KSEM Kostal Plenticore Plus Berechnung: Leistung direkt vom Wechselrichter
Huawei mit Smartmeter Huawei mit Speicher: Berechnung Netzleistung + Batterie, Register Batterie 37765
Huawei mit EMMA Huawei EMMA –
SMA mit Smartmeter SMA –
SMA Sunny Home Manager 2.0 SMA IP des Wechselrichters, Modbus-Adresse = Unit ID
Victron (z. B. Cerbo GX) Victron –
E3DC E3DC –
SAX Power Speicher SAX Power Berechnung Netzleistung + Batterie
GoodWe mit Smartmeter GoodWe Berechnung Netzleistung + Batterie
GoodWe ohne Smartmeter GoodWe (Variante 2) Berechnung Leistung direkt vom Wechselrichter
SunGrow SunGrow –
AlphaESS AlphaESS Berechnung Netzleistung + Batterie
Solarwatt, FoxESS Huawei Modbus-Adresse 247, Register Einspeisung 39168 (Experte)

Zähler und andere Quellen

Quelle Felder unter Messquellen
Shelly 3EM Shelly 3EM: IP-Adresse
Shelly Pro 3EM HTTP: IP-Adresse, Pfad /rpc/Shelly.GetStatus, Suchtext total_act_power":
IR-Lesekopf mit Tasmota HTTP: IP-Adresse, Pfad /cm?cmnd=status%2010, Suchtext z. B. power_curr":
sonnenBatterie HTTP: IP-Adresse, Port 8080, Pfad /api/v1/status, Suchtext GridFeedIn_W":, Vorzeichen umkehren
Tibber Pulse (lokal freigeschaltet) Tibber Pulse: IP-Adresse
powerfox poweropti (über die Cloud) powerfox: Benutzer, Passwort, Device-ID
Smart Home per MQTT Konfiguration → Netzwerk → MQTT: Topic Netzleistung (Standard wbec/pv/setWatt)
Smart Home per HTTP Wert regelmäßig senden: http://wbec.local/pv?pvWatt=-1234 (negativ = Einspeisung)

Die Suchtexte tragen Sie in der Oberfläche genau so ein, wie sie in der Tabelle stehen – mit Anführungszeichen. Nur wer cfg.json von Hand bearbeitet, muss das Anführungszeichen dort als \" schreiben.

Weitere Geräte und Sonderfälle stehen im Wiki.

10.3Feinabstimmung

Die Standardwerte passen für die meisten Anlagen. Was jede Einstellung bewirkt, steht in der Konfiguration direkt unter dem jeweiligen Feld.

10.4Regelung beobachten

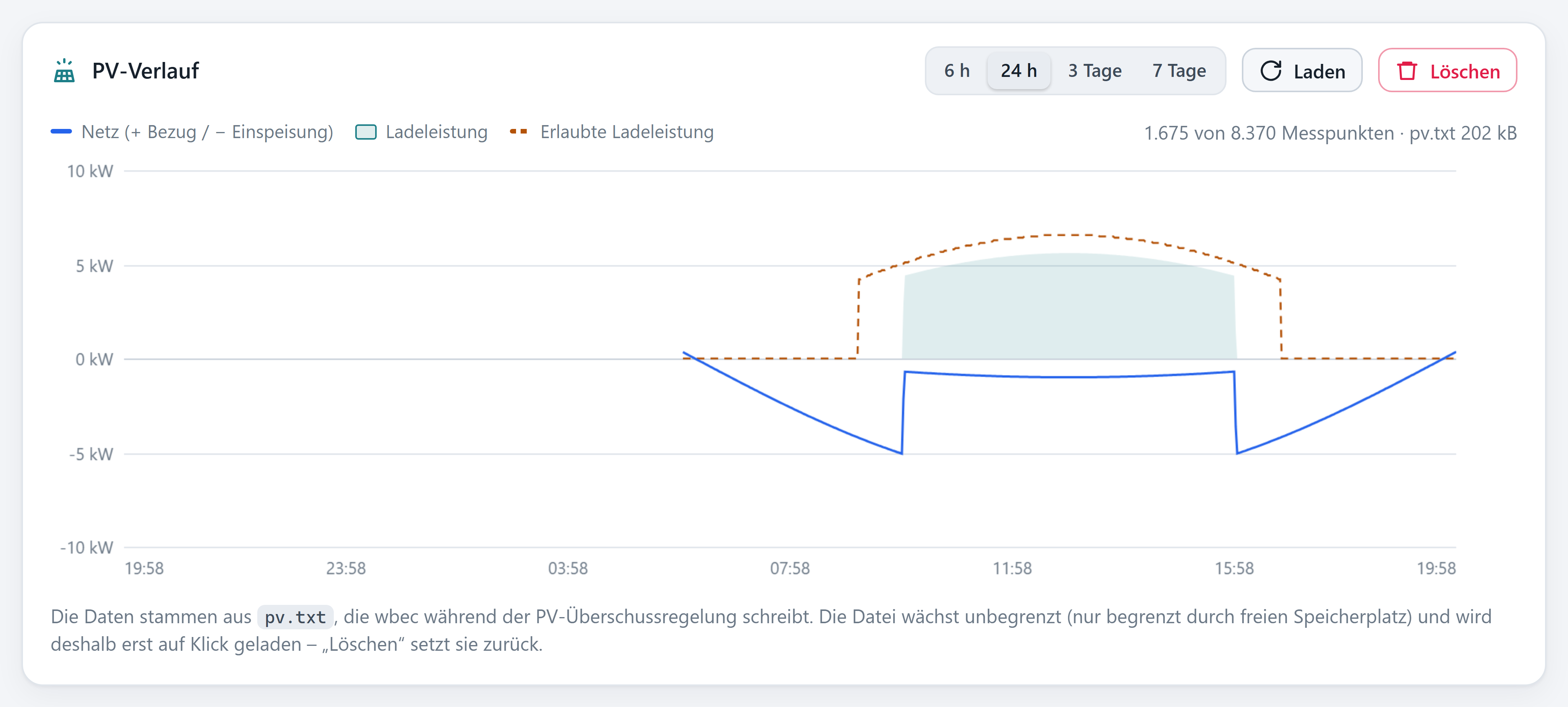

Unter Protokolle → PV-Verlauf sehen Sie, wie sich Erzeugung und Ladeleistung über Stunden oder Tage entwickelt haben. So lässt sich gut beurteilen, ob die Regelung wie gewünscht arbeitet.

PV-Verlauf eines Tages

11Zeitsteuerung

Die Zeitsteuerung gibt ein tägliches Ladefenster vor – zum Beispiel günstigen Nachtstrom von 22:00 bis 05:30 Uhr. Außerhalb des Fensters wird der Ladestrom auf einen anderen Wert gesetzt, in der Regel 0 A.

Zeitsteuerung

  1. Zeitsteuerung in der Navigation öffnen und mit den beiden Griffen des Reglers Beginn und Ende einstellen. Liegt das Ende vor dem Beginn, läuft das Fenster über Mitternacht.
  2. Ladestrom im Fenster und Ladestrom außerhalb wählen – außerhalb meist 0 A, damit dann nicht geladen wird.
  3. Optional ein Energie-Limit setzen: Ist diese Menge geladen, stoppt wbecPro.
  4. Speichern klicken.

Mit Deaktivieren schalten Sie die Zeitsteuerung wieder ab.

Drei Schalter passen das Verhalten an:

Schalter Wirkung
Nur einmal Das Fenster gilt nur für den nächsten Durchlauf, danach schaltet sich die Zeitsteuerung ab.
Nur aktiv abschalten Es gibt keinen Beginn: wbecPro setzt nur zur Endzeit den Strom „außerhalb“. Praktisch, um das Laden morgens zu beenden.
Energie-Limit täglich neu Das Limit gilt ab jedem Beginn erneut statt nur einmal.

Unter dem Regler zeigt die Seite eine Abschätzung, wie viel Energie im gewählten Fenster ungefähr geladen wird.

Uhrzeit: wbecPro holt sich die Uhrzeit aus dem Internet (NTP). Ohne Internetverbindung im Heimnetz bleibt die Uhr stehen und die Zeitsteuerung arbeitet nicht. Bei Bedarf lässt sich unter Konfiguration → Netzwerk → NTP-Server eine andere Quelle eintragen, z. B. fritz.box.

12Dynamischer Stromtarif

Bei einem dynamischen Stromtarif ändert sich der Preis stündlich. wbecPro ruft die Börsenpreise ab und lädt automatisch dann, wenn der Strom günstig ist.

Freischaltung erforderlich: Diese Funktion muss gesondert freigeschaltet werden (Bestellung). Ohne Freischaltung zeigt die Seite die Preise an, steuert die Wallbox aber nicht.

Einrichten – unter Konfiguration → Tarif & Netz → Dynamischer Tarif:

  1. Dynamischer Tarif einschalten und die Preisquelle wählen: aWATTar Deutschland, aWATTar Österreich oder Tibber. Für Tibber wird zusätzlich ein API-Token benötigt, aWATTar funktioniert ohne Zugangsdaten.
  2. Strategie wählen: günstigste Stunden nutzt täglich die über Anzahl günstigster Stunden eingestellte Zahl (ab Werk 4), Preis unter Schwelle lädt, sobald der Preis unter der Preisschwelle liegt.
  3. Ladestrom im Fenster festlegen, z. B. 16 A. Optional kommt noch ein Aufschlag auf Börsenpreis dazu (Netzentgelt, Steuern, Abgaben) – er gilt für die Anzeige und für die Preisschwelle.
  4. Speichern & Neustart klicken.

Bedienen: Im Bereich Dyn. Tarif schalten Sie die Automatik mit Preis ein und mit Aus wieder ab. Alternativ wählen Sie auf der Übersicht den Lademodus Tarif.

Die Seite zeigt:

  • den Preisverlauf für heute und morgen, die günstigen Stunden sind hervorgehoben
  • den aktuellen Preis sowie Minimum und Maximum des Zeitraums
  • wie viel günstiger das geplante Ladefenster gegenüber dem Tagesdurchschnitt ist
  • das nächste Ladefenster und die gesteuerte Wallbox

Dynamischer Tarif

Sinnvoll kombinieren: Wer eine PV-Anlage hat, lädt tagsüber mit PV-Überschuss und nutzt den Tarif für den Rest. Da immer nur ein Lademodus aktiv ist, schalten Sie einfach je nach Bedarf um.

13Protokolle und Benachrichtigungen

Unter Protokolle sammelt wbecPro vier Ansichten: die Ladevorgänge, den PV-Verlauf, die Steuerbefehle nach §14a EnWG und das Bootlog für die Fehlersuche.

13.1Ladevorgänge

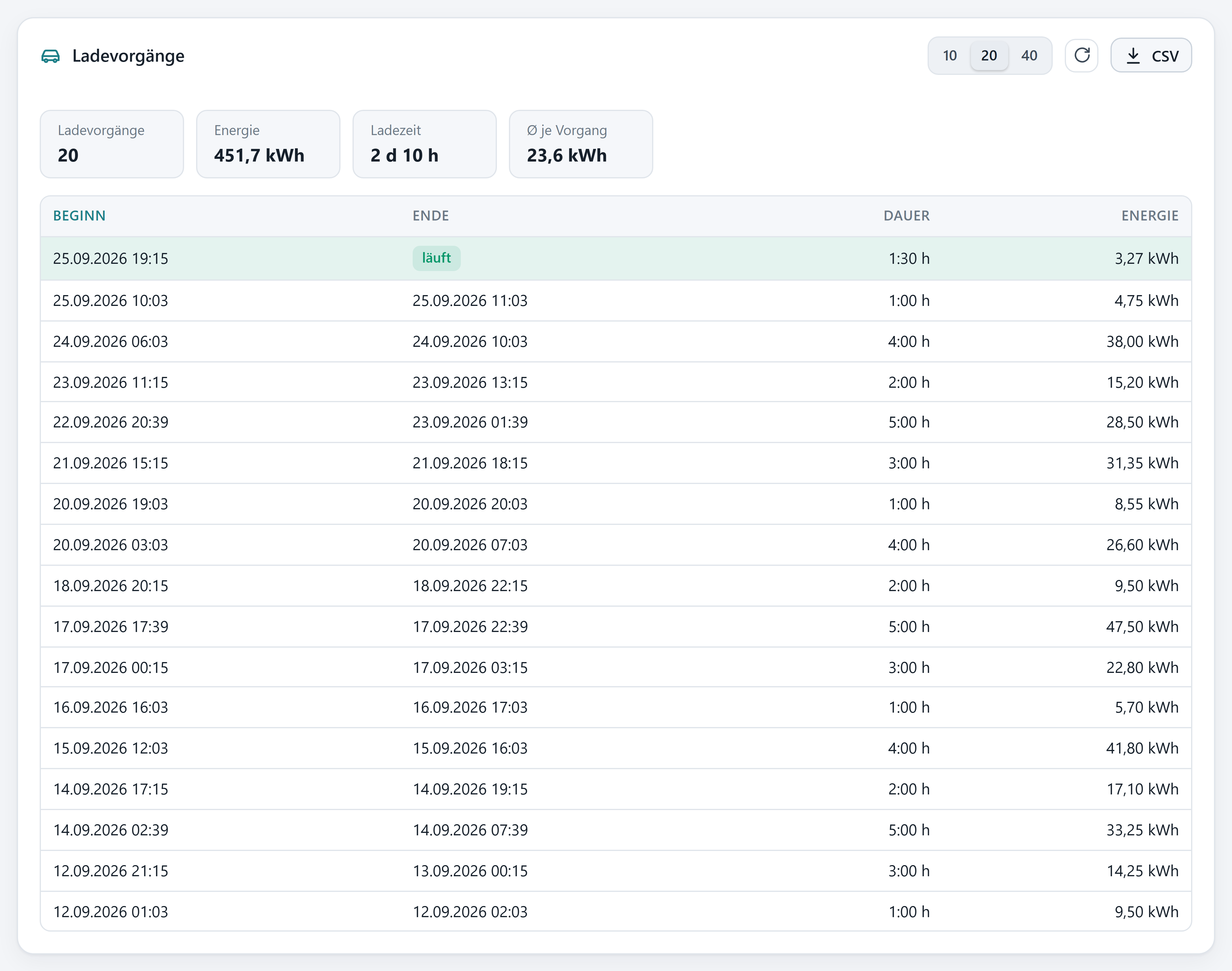

Das Ladelog listet jeden Ladevorgang mit Beginn, Ende, Dauer und Energie auf.

Ladevorgänge

Schalten Sie die Aufzeichnung einmalig unter Konfiguration → System → Ladevorgänge aufzeichnen ein und klicken Sie auf Speichern & Neustart. Die Liste steht danach unter Protokolle → Ladevorgänge: oben der neueste Vorgang – ein laufender ist grün hinterlegt und mit läuft markiert –, darüber die Summen. Mit 10, 20 oder 40 wählen Sie, wie viele Vorgänge angezeigt werden; der Knopf CSV lädt die Einträge z. B. für Excel herunter.

Speicherplatz: wbecPro legt die Ladevorgänge im internen Speicher ab. Ältere Einträge werden bei Bedarf automatisch überschrieben.

13.2Weitere Protokolle

PV-Verlauf zeigt Netzleistung, Ladeleistung und erlaubten Ladestrom über die letzten Stunden oder Tage – siehe PV-Überschussladen. Die Daten entstehen nur während der PV-Regelung und werden erst auf Klick geladen.

§14a EnWG hält jeden Steuerbefehl des Netzbetreibers mit Zeitpunkt und Dauer fest – siehe §14a EnWG.

Bootlog zeigt, was wbecPro seit dem letzten Start gemacht hat: WLAN-Verbindung, Modbus, PV-Regelung. Für den Support ist es die wichtigste Quelle – siehe Fehlerbehebung.

13.3Push-Benachrichtigungen

wbecPro kann Sie am Ende jedes Ladevorgangs per Push-Nachricht auf dem Smartphone informieren. Dafür genügt der kostenlose Dienst ntfy.sh – ohne Konto.

Installieren Sie die App ntfy auf dem Smartphone und abonnieren Sie darin ein Thema – mit einem Namen, den niemand erraten kann, z. B. wbec-garage-7k3q9. Denselben Namen tragen Sie anschließend unter Konfiguration → System → ntfy-URL ein, also http://ntfy.sh/wbec-garage-7k3q9, und klicken auf Speichern & Neustart.

Themen sind öffentlich

Jeder, der den Namen des Themas kennt, kann die Nachrichten mitlesen. Verwenden Sie deshalb einen zufälligen Namen.

14Mehrere Wallboxen

An wbecPro lassen sich mehrere Wallboxen betreiben – sie hängen gemeinsam am Modbus-Kabel und haben je eine eigene Bus-ID (siehe Schritt 3 und Schritt 4).

Unter Konfiguration → Wallbox → Anzahl Wallboxen die Anzahl eintragen und Speichern & Neustart klicken. Danach erscheint oben in der Oberfläche eine Leiste, über die Sie zwischen Box 1, Box 2 … umschalten. Jede Box hat ihren eigenen Ladestrom, ihre eigene Zeitsteuerung und eigene Protokolle.

Automatiken gelten je Box: Die PV-Regelung steuert immer Box 1. Bei der Tarif-Steuerung wählen Sie die Box in der Konfiguration aus.

Mehrere Wallboxen teilen sich meist eine gemeinsame Zuleitung. Damit diese nicht überlastet wird, begrenzt wbecPro die Summe der Ladeströme: Konfiguration → Wallbox → Maximaler Gesamtstrom.

Beispiel mit 14 A Gesamtstrom:

  • Lädt nur ein Fahrzeug, bekommt es bis zu 14 A.
  • Laden beide gleichzeitig, bekommt jedes bis zu 7 A.

Der Wert 0 schaltet das Lastmanagement ab.

Kein Ersatz für die Absicherung

Das Lastmanagement ersetzt nicht die vorgeschriebene Absicherung. Die Zuleitung muss bauseitig mit passenden Leitungsschutzschaltern gegen Überlastung geschützt sein.

Lastmanagement der Wallbox: Das eingebaute Lastmanagement der Heidelberg Energy Control ist mit wbec nicht aktiv (Schalter S5 = 0000). Bei drei oder mehr Wallboxen empfiehlt sich ein externes Energiemanagement.

15Netzdienliche Steuerung nach §14a EnWG

Seit 2024 müssen neu installierte Wallboxen ab 4,2 kW vom Netzbetreiber gedimmt werden können. Im Gegenzug sinken die Netzentgelte – je nach Netzbetreiber um etwa 150 bis 190 € pro Jahr. Auch ältere Anlagen können in dieses Modell wechseln. Mit wbecPro lässt sich die Heidelberg Energy Control netzdienlich steuern.

Freischaltung erforderlich: Diese Funktion muss gesondert freigeschaltet werden (Bestellung). Hintergründe und häufige Fragen: §14a EnWG auf der Homepage.

Der Netzbetreiber installiert einen Rundsteuerempfänger oder eine Steuerbox im Zählerschrank – beim Antrag die Variante Direktsteuerung wählen. Deren Schaltkontakt meldet wbecPro, wann gedimmt werden muss. wbecPro begrenzt die Ladeleistung dann auf höchstens 4,2 kW: einphasig 16 A (3,7 kW) oder dreiphasig 6 A (4,1 kW). Weitere Wallboxen werden auf 0 A gesetzt. Nach dem Eingriff stellt wbecPro automatisch den vorherigen Ladestrom wieder her.

15.1Anschluss

Der Schaltkontakt der Steuerbox wird mit zwei Anschlüssen an der Unterseite von wbecPro verbunden. Dort sitzt eine 4-polige Buchsenleiste mit den Anschlüssen G21, G25, 5V und GND.

Am einfachsten gelingt der Anschluss mit einer handelsüblichen 2-poligen Schraubklemme mit 5,08 mm Rastermaß. Ihre beiden Stifte passen genau in die Buchsen G25 und GND; die Buchse 5V dazwischen bleibt frei. In die Klemme kommen die beiden Adern vom Schaltkontakt.

Anschluss des Schaltkontakts an der Unterseite von wbecPro

Nur einen potenzialfreien Kontakt anschließen

Der Kontakt der Steuerbox darf keine eigene Spannung führen – er verbindet nur G25 mit GND. Achten Sie darauf, die Klemme in G25 und GND zu stecken und nicht um eine Buchse versetzt in G21 und 5V.

Beschriftung ist verschoben

Die Beschriftung auf der Unterseite von wbecPro steht gegenüber den Buchsen versetzt. Orientieren Sie sich deshalb an der Skizze und nicht am Aufdruck.

Kabel höchstens 10 m lang – und die Funktion prüfen

Das Kabel zwischen wbecPro und der Steuerbox des Netzbetreibers sollte nicht länger als 10 m sein. Zu lange Kabel können dazu führen, dass wbecPro verspätet reagiert. Prüfen Sie deshalb nach der Installation, ob sich die Leistung über den Schaltkontakt tatsächlich reduzieren lässt: Während des Eingriffs muss die Oberfläche oben §14a EnWG: Leistung reduziert anzeigen, und der Steuerbefehl erscheint unter Protokolle → §14a EnWG.

15.2Alternative: Anbindung über wbecRse

Ist das Kabel zur Steuerbox länger als 10 m oder lässt es sich nicht verlegen, übernimmt das Zusatzmodul wbecRse die Verbindung.

Zusatzmodul wbecRse

wbecRse wird im Zählerschrank mit dem Schaltkontakt verbunden, per USB-C-Netzteil versorgt und ins WLAN eingebunden. Es meldet den Zustand des Kontakts über das Netzwerk an wbecPro – regelmäßig, auch wenn sich nichts ändert. Jede Meldung gilt als Lebenszeichen: Bleibt sie aus, etwa weil wbecRse keinen Strom hat oder das Netzwerk gestört ist, geht wbecPro vorsichtshalber in die Reduzierung und meldet in der Oberfläche einen Fehler. Anschluss und Einrichtung von wbecRse beschreibt dessen eigene Anleitung.

Damit das zuverlässig klappt:

  • In wbecPro unter Steuerbefehl vom Netzbetreiber die HTTP-Schnittstelle wählen (siehe Einstellungen).
  • wbecPro im Router eine feste IP-Adresse geben und genau diese Adresse in wbecRse eintragen.
  • Nach der Installation prüfen, ob ein Schalten der Steuerbox ankommt: Die Oberfläche zeigt dann §14a EnWG: Leistung reduziert, der Befehl erscheint unter Protokolle → §14a EnWG.

15.3Einstellungen

Unter Konfiguration → Tarif & Netz → §14a EnWG:

Einstellung Bedeutung
Steuerbefehl vom Netzbetreiber Kontakt: Schließer oder Kontakt: Öffner – je nachdem, wie der Schaltkontakt arbeitet; HTTP-Schnittstelle bei Anbindung über wbecRse
Gedimmte Wallbox Welche Wallbox im Eingriff weiterladen darf

Die Aktivierung bleibt dauerhaft protokolliert

Einmal eingeschaltet, überwacht wbecPro die Funktion dauerhaft und hält jeden Eingriff fest – Anschluss und Einstellung daher vor dem Speichern sorgfältig prüfen.

16RFID-Freischaltung

An wbecPro lässt sich ein RFID-Leser vom Typ RC522 anschließen. Das Laden beginnt dann erst, wenn eine zugelassene Karte oder ein Chip vorgehalten wird.

16.1Anschluss

Der Leser wird mit Jumper-Kabeln an die Buchsenleiste auf der Unterseite von wbecPro angeschlossen.

Pins sind verschoben beschriftet

Die Anschlüsse liegen gegenüber der Beschriftung verschoben. Halten Sie sich genau an diese Tabelle:

RFID-Leser 3V3 RST GND IRQ MISO MOSI SCK SDA
wbecPro 3V3 G21 GND – G23 G33 G22 G19

16.2Karten zulassen

  1. System → Dateimanager öffnen (am PC oder Tablet; am Smartphone über System → Update & Wartung → Dateimanager).
  2. Mit + eine neue Datei rfid.txt anlegen.
  3. Je Zeile eine Karten-ID (8 Zeichen) eintragen, dahinter optional einen Namen:
    0cb6a781 Anna
    da3fa326 Ben

  4. Speichern und wbecPro neu starten.

Die ID einer Karte finden Sie heraus, indem Sie die Karte vorhalten und anschließend unter System → Update & Wartung → JSON-Schnittstelle im Abschnitt rfid bei lastId nachsehen.

So verhält sich die Freigabe:

  • Nach dem Vorhalten einer zugelassenen Karte gibt wbecPro das Laden frei. Den Strom legt Konfiguration → Wallbox → Ladestrom nach RFID-Freigabe fest (ab Werk 16 A).
  • Wird innerhalb von 60 Sekunden kein Fahrzeug angesteckt oder wird es wieder abgesteckt, sperrt wbecPro das Laden (0 A).
  • Es werden bis zu 10 Karten ausgewertet, und zwar für die Wallbox mit Bus-ID 1.

17Smart Home und Energiemanagement

wbecPro lässt sich in viele Systeme einbinden – über MQTT oder über die offene HTTP/JSON-Schnittstelle. So kann z. B. evcc oder openWB das PV-Überschussladen für mehrere Wallboxen übernehmen oder Home Assistant den Ladestand anzeigen.

17.1Unterstützte Systeme

System Anbindung Anleitung im Wiki
evcc MQTT EVCC via MQTT
openWB, openWB 2.0 MQTT oder go-eCharger openWB via MQTT
Home Assistant MQTT mit Auto-Discovery oder HTTP/JSON Home Assistant
openHAB HTTP/JSON oder MQTT openHAB
ioBroker HTTP/JSON oder go-eCharger –
IP-Symcon HTTP/JSON IP-Symcon
Loxone HTTP/JSON oder go-eCharger –
Node-RED / RedMatic HTTP/JSON oder MQTT –
Solaranzeige go-eCharger –
Android-App „Wallbox Steuerung“ eigene Anbindung („Heidelberg Energy Control via wbec“) –

Die aktuelle Liste steht im Wiki.

17.2MQTT

Für MQTT wird ein Broker benötigt, z. B. Mosquitto. openWB bringt bereits einen mit, bei evcc oder Home Assistant kommt er meist zusätzlich dazu.

Unter Konfiguration → Netzwerk → MQTT:

Einstellung Bedeutung
Broker: IP-Adresse Adresse des Brokers (leer = MQTT aus)
Broker: Port Standard 1883
Benutzer, Passwort falls der Broker Zugangsdaten verlangt
openWB-Ladepunkte Ladepunkt je Box, z. B. 1,2 – für MQTT erforderlich
Home Assistant Auto-Discovery meldet wbec selbstständig bei Home Assistant an
Topic Netzleistung hier empfängt wbec Bezug (+) / Einspeisung (−) in Watt für das PV-Laden

wbecPro veröffentlicht die Werte unter Themen wie wbec/lp/1/power und nimmt Befehle z. B. unter wbec/lp/1/maxcurrent entgegen.

17.3HTTP/JSON-Schnittstelle

Jedes System, das Webseiten abrufen kann, steuert wbecPro auch ohne MQTT:

Aufruf Wirkung
http://wbec.local/json Alle Werte aller Wallboxen lesen
http://wbec.local/json?id=0 Werte der ersten Wallbox lesen
http://wbec.local/json?currLim=120 Ladestrom der ersten Wallbox auf 12,0 A setzen
http://wbec.local/json?currLim=0&id=1 Laden an der zweiten Wallbox sperren
http://wbec.local/pv?pvMode=2 Lademodus setzen (1 = Manuell, 2 = PV, 3 = Min+PV)
http://wbec.local/pv?pvWatt=-1234 Netzleistung übergeben (negativ = Einspeisung)
http://wbec.local/pv?pvBatt=-4321 Batterieleistung übergeben (negativ = Entladen)

Ströme in Zehntel-Ampere: In der Schnittstelle werden Ströme in 0,1 A angegeben: 120 bedeutet 12,0 A.

Ein Auszug aus der Antwort von /json:

{
  "wbec": { "version": "1.5.6" },
  "box": [ {
      "busId": 1,         // Bus-ID der Wallbox (Schalter S4)
      "chgStat": 7,       // Ladezustand
      "currLim": 120,     // eingestellter Ladestrom in 0,1 A
      "power": 8237,      // Ladeleistung in W
      "energyI": 704.3,   // Zählerstand in kWh
      "voltL1": 232,      // Spannung Phase 1 in V
      "resCode": "0"      // letzte Modbus-Abfrage: 0 = in Ordnung
  } ]
}

go-eCharger-Nachbildung: Für Systeme, die zwar den go-eCharger, aber nicht die Heidelberg Energy Control kennen, bildet wbecPro Teile von dessen Schnittstelle nach: lesen über http://wbec.local/status, schreiben über http://wbec.local/mqtt?payload=…. Da viele Systeme wbec inzwischen direkt unterstützen, ist das nur noch selten nötig.

18System und Wartung

Unter System liegt alles, was man selten braucht, dann aber schnell finden möchte. Die Reiter: Update & Wartung (Sicherung, Update, Dateien, Wartungsbefehle), Status (Version, Netzwerk, freigeschaltete Funktionen, Wallboxen im Detail), Freischaltung und Dateimanager (nur auf breiten Bildschirmen).

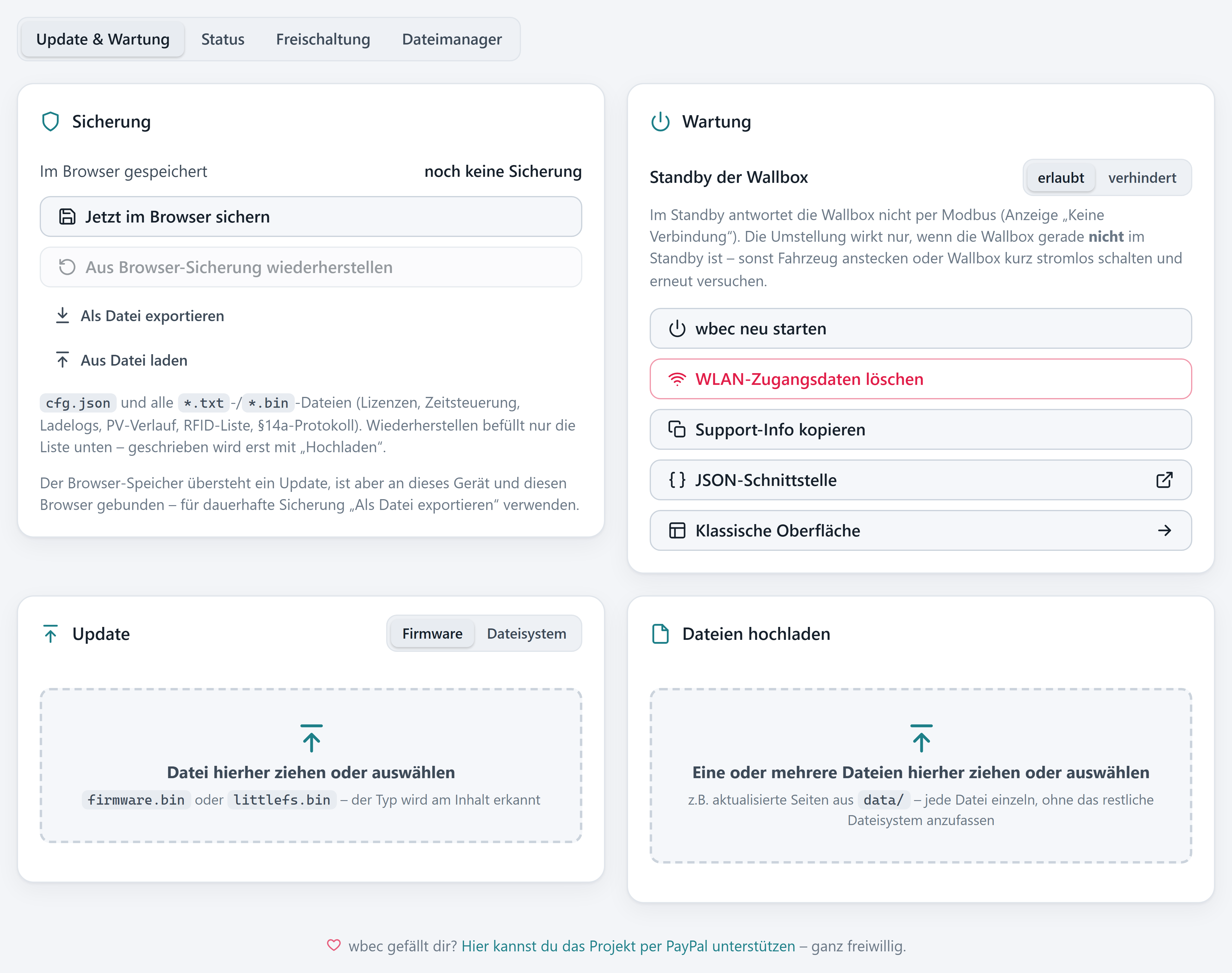

System, Reiter „Update & Wartung“ mit den Karten Sicherung, Wartung, Update und Dateien hochladen

18.1Sicherung

Eine Sicherung enthält die Einstellungen (cfg.json) und alle Zusatzdateien: Freischaltungen, Zeitsteuerung, Ladeprotokolle, PV-Verlauf, RFID-Karten und §14a-Protokoll. Jetzt im Browser sichern legt sie im Browser ab – gut vor einem Update, gilt aber nur für diesen Browser auf diesem Gerät. Als Datei exportieren speichert sie dauerhaft. Beim Wiederherstellen landen die Dateien zunächst in der Liste unter Dateien hochladen; geschrieben wird erst mit Hochladen.

Einmal exportieren lohnt sich: Nach der Ersteinrichtung einmal Als Datei exportieren – damit ist wbecPro im Ernstfall in wenigen Minuten wieder wie vorher eingerichtet.

18.2Firmware-Update

Neue Versionen erscheinen auf GitHub unter Releases; die Einstellungen bleiben beim Update erhalten. Laden Sie die Datei wbecPro_firmware_x_y_z.bin herunter (x_y_z = Versionsnummer), legen Sie eine Sicherung an und ziehen Sie die Datei unter System → Update & Wartung in die Karte Update. Die Oberfläche prüft die Datei und warnt, wenn sie nicht zu wbecPro passt. Danach startet wbecPro selbstständig neu; unter System → Status sehen Sie die neue Version. Zeigt der Browser noch die alte Oberfläche, die Seite einmal neu laden.

Richtige Datei, Strom nicht unterbrechen

Nur Dateien für wbecPro verwenden – nicht die anderer wbec-Varianten und nicht die _complete.bin (nur für USB). Während des Updates die Spannungsversorgung nicht unterbrechen.

Dateisystem: Die Oberfläche selbst ist die Datei app.html.gz. Ein Update des ganzen Dateisystems (littlefs.bin, Umschalter Dateisystem) ist nur im Ausnahmefall nötig und überschreibt alle Dateien, auch Einstellungen, Freischaltungen und Protokolle – vorher sichern und danach die Sicherung wieder einspielen.

Hinweis auf neue Versionen: Gibt es eine neue Version, erscheint ein Punkt an System und unter Update & Wartung ein Hinweis mit Link zu den Neuerungen. Eine neue Oberfläche spielt ein Klick auf Aktualisieren direkt von GitHub ein, ohne die Einstellungen anzufassen. Die Prüfung macht Ihr Browser einmal täglich bei GitHub, wbecPro selbst sendet nichts; abschalten unter Konfiguration → System → Auf neue Versionen hinweisen.

18.3Dateien hochladen

In der Karte Dateien hochladen kommen einzelne Dateien auf das Gerät, z. B. eine neue Oberfläche app.html.gz. Auch die Kartenliste rfid.txt für die RFID-Freischaltung landet so auf dem Gerät. Dateien in das Feld ziehen und Hochladen klicken. Würde eine wichtige Datei überschrieben, fragt die Oberfläche vorher nach.

18.4Freischaltung

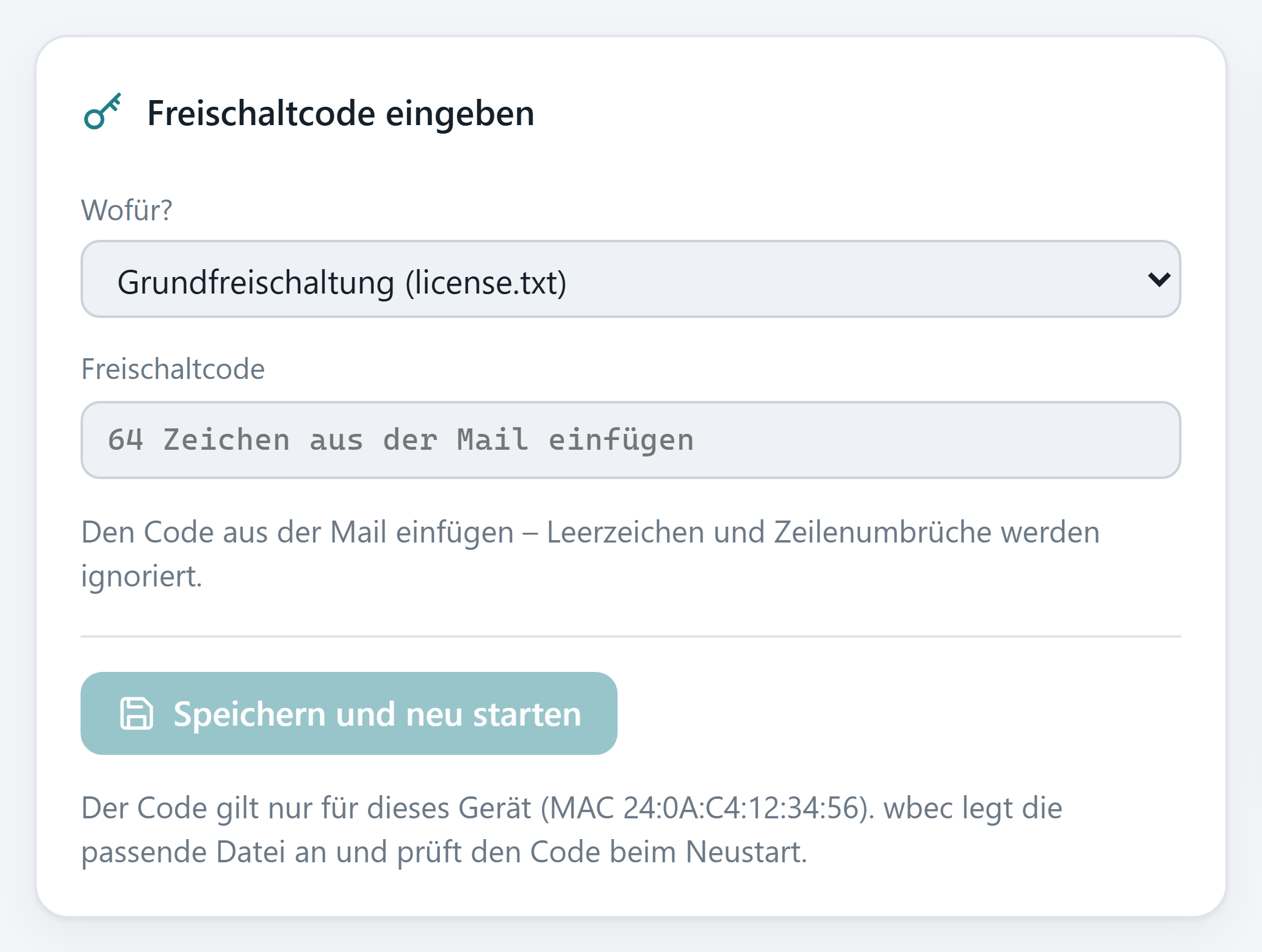

Freischaltung

Zusatzfunktionen wie der dynamische Stromtarif oder §14a EnWG werden mit einem Freischaltcode aktiviert, den Sie nach der Bestellung per E-Mail erhalten. Er gilt nur für Ihr Gerät.

Unter System → Freischaltung bei Wofür? die Funktion wählen, den Code einfügen und Speichern und neu starten klicken. Stand der Freischaltungen zeigt, was aktiv ist; Zusatzfunktionen prüft wbecPro erst, wenn sie in der Konfiguration eingeschaltet sind.

18.5Wartung und Dateimanager

Die Karte Wartung bündelt die übrigen Befehle: Standby der Wallbox erlauben oder verhindern, wbecPro neu starten, WLAN-Zugangsdaten löschen (danach öffnet wbecPro wieder das Einrichtungs-WLAN), die Support-Info kopieren, die JSON-Schnittstelle und die klassische Oberfläche öffnen.

Der Reiter Dateimanager listet alle Dateien; Textdateien lassen sich dort bearbeiten, jede Datei herunterladen oder löschen. Dateien, die wbecPro selbst schreibt (Einstellungen, Freischaltungen, Protokolle), nur nach einer Sicherung ändern.

18.6wbecDemo aufrüsten

Ein wbecDemo lässt sich jederzeit zu einem vollwertigen wbecPro aufrüsten.

Nach Zahlung des Restbetrags erhalten Sie per E-Mail einen Freischaltcode. Tragen Sie ihn unter System → Freischaltung als Grundfreischaltung ein – wbecPro startet neu. Führen Sie anschließend ein Firmware-Update mit der Datei wbecPro_firmware_x_y_z.bin durch.

18.7Werkseinstellung

Im Ausnahmefall lässt sich wbecPro per USB-Kabel am PC komplett auf den Auslieferungszustand zurücksetzen. Dabei werden alle Einstellungen gelöscht – vorher nach Möglichkeit eine Sicherung exportieren.

Sie benötigen:

  • die Datei wbecPro_complete_x_y_z.bin und Ihren Freischaltcode – beides bitte per E-Mail anfragen
  • einen Windows-PC und ein USB-Kabel (USB-C)
  • das Programm NodeMCU PyFlasher (siehe unten)

Vorbereitung:

Die beiden grauen Bauteile von wbecPro vorsichtig auseinanderziehen. Das Bauteil mit der USB-C-Buchse per USB-Kabel mit dem PC verbinden – es wird als COM-Anschluss erkannt (z. B. COM3).

Software übertragen:

Die Software wird mit dem kostenlosen Programm NodeMCU PyFlasher übertragen. Es muss nicht installiert werden.

  1. NodeMCU-PyFlasher.exe herunterladen: https://github.com/marcelstoer/nodemcu-pyflasher/releases

  2. Das Modul per USB mit dem PC verbinden und den PyFlasher starten.

  3. Einstellen: Serial port auf Auto-select oder den COM-Anschluss des Moduls, NodeMCU firmware auf die Datei wbecPro_complete_x_y_z.bin, Baud rate 115200, Flash mode Dual I/O (DIO), Erase flash yes.

  4. Auf Flash NodeMCU klicken und warten, bis der Vorgang vollständig abgeschlossen ist.

  5. USB-Kabel kurz abziehen und wieder anstecken – das Modul startet neu.

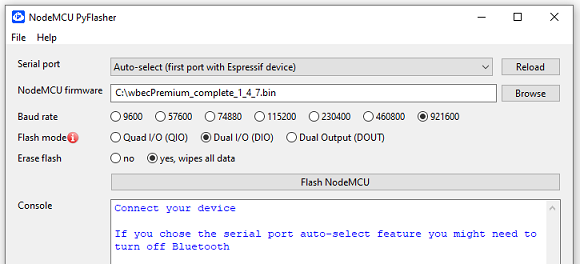

Einstellungen im NodeMCU PyFlasher

Es klappt nicht?: Wird kein COM-Anschluss gefunden, ein anderes USB-Kabel probieren – manche Kabel können nur laden, aber keine Daten übertragen.

Wieder in Betrieb nehmen: USB-Kabel abziehen, wbecPro wieder zusammenbauen bzw. anschließen und das WLAN neu einrichten. Zum Schluss den Freischaltcode unter System → Freischaltung eintragen – oder, falls vorhanden, die exportierte Sicherung wieder einspielen.

19Fehlerbehebung

Meldet wbecPro ein Problem, zeigt die Oberfläche oben einen farbigen Hinweis – etwa Keine Antwort von der Wallbox oder Wechselrichter nicht erreichbar. Ein Klick darauf führt meist direkt zur passenden Einstellung.

Diagnose: Antwortet eine Wallbox nicht, bietet der Hinweis den Knopf Diagnose an. Sie zeigt die Bus-ID, das Modbus-Ergebnis, die richtige Stellung der Schalter S4 und S6 für diese Wallbox und eine Prüfliste der häufigsten Ursachen. Mit Neu prüfen sehen Sie sofort, ob eine Änderung geholfen hat.

Problem Mögliche Ursache Lösung
Wallbox blinkt 6 × weiß, 3 × blau (Kommunikationsfehler) Schalter S4/S6 falsch eingestellt oder Wallbox danach nicht neu gestartet Schalter prüfen (Schritt 3), Wallbox kurz spannungsfrei schalten
A und B vertauscht, nicht verdrillt oder lose Verkabelung prüfen (Schritt 4); zum Test ein kurzes Kabel direkt an der Wallbox verwenden
Übersicht zeigt „Keine Verbindung“ Wallbox ist im Standby Fahrzeug anstecken oder Standby verhindern
http://wbec.local lädt nicht Browser hat „https://“ ergänzt Adresse ausdrücklich mit http:// eingeben
Gerät oder Router unterstützt keine .local-Adressen Mit der IP-Adresse aufrufen (wbec im Netzwerk finden)
Smartphone ist im Einrichtungs-WLAN „wbec“ oder im Gastnetz Mit dem normalen Heimnetz verbinden
Oberfläche zeigt „verbinde …“ und keine Live-Werte Die laufende Verbindung (WebSocket) wird durch VPN, Proxy oder Firmennetz blockiert Ohne VPN probieren; wbecPro schaltet sonst automatisch auf langsamere Abfragen um
WLAN „wbec“ taucht wieder auf wbecPro erreicht Ihr WLAN nicht (Passwort, Empfang, nur 5 GHz) WLAN neu einrichten, Standort bzw. Router prüfen
Geänderte Einstellung wirkt nicht Neustart fehlt Speichern & Neustart verwenden
PV-Laden regelt nicht Lademodus steht auf Manuell Auf der Übersicht PV oder Min+PV wählen
Netzleistung hat das falsche Vorzeichen Vorzeichen Netzleistung umkehren aktivieren (PV einrichten)
Die Wallbox hat nicht die Bus-ID 1 S4 = 0001 einstellen – die PV-Regelung steuert Box 1
Update schlägt fehl Datei einer anderen wbec-Variante oder eine _complete.bin gewählt Die Datei wbecPro_firmware_x_y_z.bin verwenden – die Oberfläche warnt bei unpassenden Dateien
Nach einem Update fehlen neue Funktionen Der Browser zeigt noch die alte Oberfläche Seite neu laden

Kommen Sie nicht weiter? Schreiben Sie an wbec393@gmail.com – ich helfe gerne. Damit es schnell geht, schicken Sie bitte mit:

  • die Support-Info: System → Update & Wartung → Support-Info kopieren (auch in der Diagnose) und in die E-Mail einfügen. Sie fasst Version, Einstellungen (ohne Passwörter), Zustand der Wallboxen und die letzten Zeilen des Bootlogs zusammen. Klappt das Kopieren nicht, speichert die Oberfläche sie als Datei – diese dann anhängen.
  • ein Foto der Schalter S4 und S6 und der Kabelverbindungen an Wallbox und wbecPro

Viele Fragen sind außerdem im Wiki und auf der Homepage beantwortet.

20Anhang

20.1Technische Daten

Spannungsversorgung12 V Gleichspannung (zulässig 9–24 V)
Leistungsaufnahmeca. 1–2 W
NetzwerkWLAN 2,4 GHz
Anschluss WallboxModbus RTU (RS485), Schraubklemmen A/B, 120-Ω-Abschluss integriert
Flashspeicher4 MB
Arbeitsspeicher520 kB SRAM
Zulässige Umgebungstemperatur0 °C bis 60 °C
Abmessungen (B × T × H)58 × 24 × 12 mm

20.2Entsorgung und Kontakt

Das Produkt darf nicht über den Hausmüll entsorgt werden. Bitte geben Sie es an einer Sammelstelle für Elektro- und Elektronikaltgeräte ab.

Genannte Marken und Produktnamen gehören ihren jeweiligen Inhabern. wbecPro ist kein Produkt dieser Hersteller und wird von ihnen weder unterstützt noch geprüft.

Kontakt Ingenieurbüro Stefan Ferstl
Hasenweg 7, 92339 Beilngries
E-Mail wbec393@gmail.com
Homepage https://steff393.github.io/wbec-site/
Wiki https://github.com/steff393/wbec/wiki
Software https://github.com/steff393/wbec/releases
